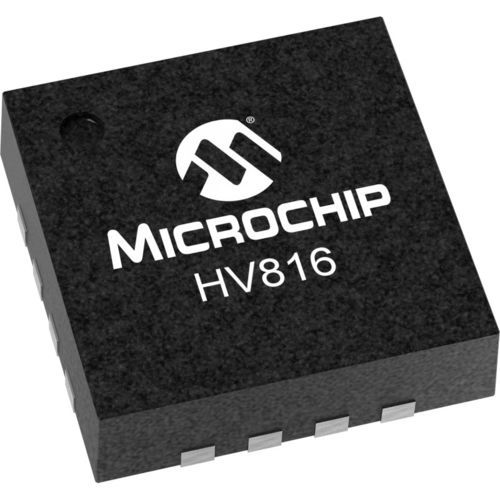

Аналоговый чип HV816

HV816 - это высоковольтный драйвер электролюминесцентной лампы (EL), предназначенный для управления лампой емкостью до 150 нФ, или площадью около 42 кв. дюймов. Он состоит из повышающего преобразователя и Н-моста. Повышающий преобразователь вырабатывает регулируемое выходное напряжение, которое устанавливается на номинальное значение 180 В с помощью внутреннего опорного напряжения. H-мост используется для создания дифференциального выходного сигнала, поэтому на лампе EL будет наблюдаться напряжение ±180 В (360 В пик-пик). HV816 имеет два внутренних генератора: один для управления частотой переключения повышающего преобразователя, а другой - для управления частотой переключения Н-моста. Раздельное управление каждой частотой переключения обеспечивает гибкость при проектировании схемы. Рабочее входное напряжение питания составляет от 2,7 до 5,5 В, но интерфейсы включения (EN) и выбора (SEL) устройства могут принимать логические высокие уровни до 1,5 В. Вход EN предназначен для включения и выключения устройства. Вход SEL предназначен для внешнего логического управления частотой переключения Н-моста, если это необходимо. В каскаде повышающего преобразователя HV816 используется один индуктор и минимальное количество внешних компонентов. Входное напряжение на индукторе может отличаться от входного напряжения HV816 (раздельное питание). Внешний индуктор подключается либо между выводами LX и VDD, либо, в случае применения раздельного питания, между выводом LX и источником более высокого напряжения (на блок-схеме показан как VIN).
