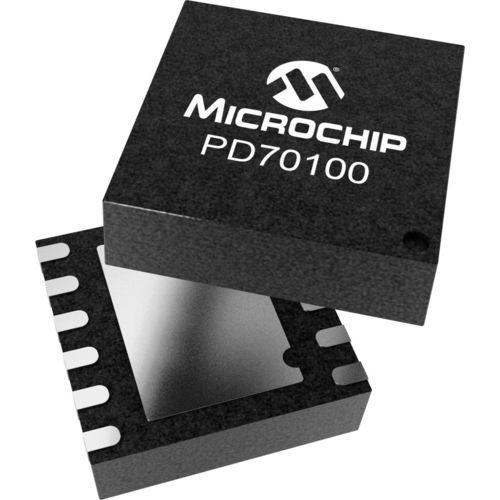

Программируемый чип PD70100

аналоговый

Устройство PD70100 входит в серию устройств с питанием по Ethernet (PoE) компании Microchip. Устройство передает интегрированное питание и аналоговые данные в одном 12-контактном корпусе. Оно используется в БП, позволяя сетевым устройствам нового поколения совместно использовать питание и данные по одному кабелю. Микросхема PD70100 оптимизирована для применения в БП, соответствующих стандартам IEEE 802.3af Type 1. Компоненты семейства ИС могут использоваться как внутри, так и вне помещений. Семейство устройств соответствует всем стандартам PD, таким как: - Обнаружение - классификация - Встроенный изолирующий выключатель с ограничителем пускового тока и защитой от перегрузки по току Кроме того, в устройствах предусмотрен механизм разряда входного конденсатора постоянного тока, обеспечивающий возможность быстрого повторного обнаружения в случае отключения и повторного подключения разъема RJ-45 в течение короткого промежутка времени. Особенности продукта Предназначены для поддержки приложений IEEE 802.3af Type 1 Обнаружение ЧР и программируемая классификация сигнатур Отключение сигнатурного резистора после обнаружения Встроенный изолирующий выключатель 0,6O и ограничитель пускового тока Ток смещения менее 10 мкА во время обнаружения Единый вход постоянного напряжения (37 - 57 В) Широкий диапазон рабочих температур: от -40°C до 85°C Термозащита на кристалле 12-контактный, 3 × 4 мм DFN MSL3, соответствует требованиям RoHS
