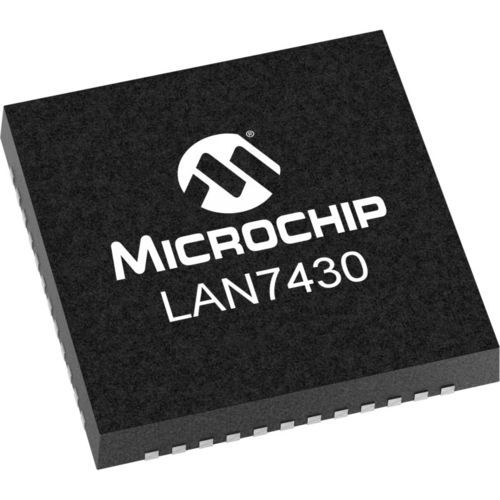

Программируемый чип LAN7430

LAN7430 компании Microchip представляет собой мост PCIe 3.1 (со скоростью 2,5 Гбит/с) и Gigabit Ethernet, обеспечивающий сверхвысокопроизводительное и экономически эффективное решение для подключения PCIe к Ethernet. LAN7430 содержит встроенный Ethernet PHY, PCIe PHY, контроллер конечных точек PCIe, Ethernet MAC, интегрированный OTP, JTAG TAP и контроллер EEPROM. Устройство поддерживает Ethernet 10BASE-T, 100BASE-TX и 1000BASE-T с автосогласованием, автоматической коррекцией полярности, поддержкой HP Auto-MDIX† и совместимо со стандартами IEEE 802.3/802.3u/802.3ab. Сетевое взаимодействие на базе PCIe обеспечивает гибкость маршрутизации и размещения сетевых соединений в любом месте системы. Для снижения энергопотребления в систему интегрированы специальные усовершенствования для PCIe LPSS (Low Power Sub-States) L1.1 и LPSS L1.2. LAN7430 поставляется с широким набором драйверов, включая Windows®, Linux® и псевдокод для разработки под RTOS. LAN7430 также поддерживает протокол точного времени с использованием промышленного стандарта 1588-2008 PTP. Для этого предусмотрены GPIO, которые могут быть программно определены. В состав этой функции входит программируемый выход сравнения таймера, который также может быть программно сконфигурирован. В LAN7430 интегрированы все необходимые стабилизаторы напряжения, и требуется только один источник питания 3,3 В. Дополнительное снижение стоимости комплектующих достигается за счет встроенного тактового генератора, требующего только один внешний кристалл или источник тактового сигнала. Интерфейс EEPROM предусмотрен, но не является обязательным - встроенная OTP-память может служить для хранения конфигурационных данных, что еще больше снижает стоимость и нагрузку при проектировании системы.
