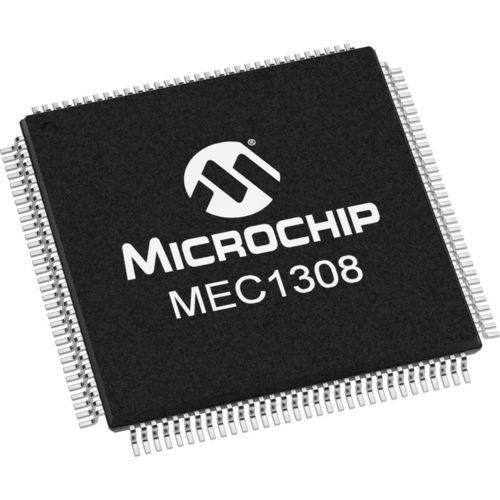

Аналоговый чип MEC1308

MEC1308 - контроллер ввода-вывода для ноутбука, включающий в себя высокопроизводительный системный контроллер клавиатуры на базе 8051, с 64 Кбайт оперативной памяти, 1 Кбайт загрузочной памяти и 16-байтными регистрами с аккумулятором. Оперативная память объемом 64 Кбайт загружается через интерфейс SPI-памяти HOST/8051, который может быть сконфигурирован в конфигурации переключаемой SPI-флэш-памяти или параллельной конфигурации общей последовательной периферийной памяти (SPI). Он имеет четыре порта PS/2; совместимый с 16C550A 2-контактный UART для отладочного порта; потребительский инфракрасный приемник для Vista, два контроллера I2C/SMBus в стиле 8584 с двумя выбираемыми портами на контроллер; интерфейс периферийных агентов Serial IRQ. MEC1308 имеет две отдельные плоскости питания для обеспечения функций "мгновенного включения" и управления питанием системы. Кроме того, в MEC1308 реализована сложная схема управления питанием (PCC). Компоненты семейства MEC1308-NU MEC1308-NU-TR Характеристики продукта системный контроллер 8051 32-разрядный системный контроллер ARM корпус 132 DQFN Внешняя SPI-флэш-память 64 КБ ОЗУ матрица сканирования клавиатуры 18x8 7 дополнительных выходных контактов общего назначения 4 порта SMBus 4 канала аналого-цифрового преобразователя 4 СВЕТОДИОДА 2 маломощных таймера
