Аналоговый преобразователь MCP3913
высокий расходмногоканальный24-битовый

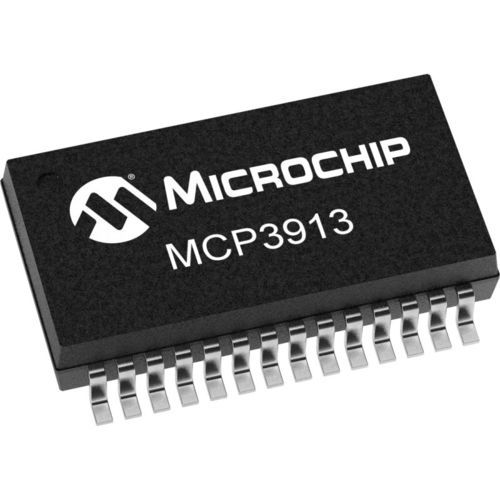

Аналоговый преобразователь - MCP3913 - Atmel - высокий расход / многоканальный / 24-битовый
Аналоговый преобразователь - MCP3913 - Atmel - высокий расход / многоканальный / 24-битовый
Аналоговый преобразователь - MCP3913 - Atmel - высокий расход / многоканальный / 24-битовый - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
аналоговый
Другие характеристики
высокий расход, многоканальный, 24-битовый

Описание

Устройство MCP3913 представляет собой 3 В шестиканальный аналоговый фронт-энд (AFE), содержащий шесть дельта-сигма АЦП с одновременной выборкой, шесть PGA, блок компенсации фазовой задержки, внутренний опорный источник напряжения с малым дрейфом, регистры цифровой калибровки смещения и ошибки усиления, а также высокоскоростной 20 МГц SPI-совместимый последовательный интерфейс. АЦП MCP3913 являются полностью конфигурируемыми и обладают такими характеристиками, как: 16/24-разрядное разрешение, коэффициент передискретизации (OSR) от 32 до 4096, коэффициент усиления от 1х до 32х, независимое выключение и сброс, дизеринг и автообнуление. В MCP3913 AFE реализованы расширенные функции защиты коммуникаций и параметров конфигурации, такие как контрольная сумма CRC-16 на обоих выходах последовательных данных и статическая конфигурация карты регистров. Также предусмотрена блокировка регистровой карты с помощью 8-битного защищенного ключа для предотвращения обработки нежелательных команд записи. MCP3913 AFE может взаимодействовать с различными датчиками напряжения и тока, включая шунты, трансформаторы тока, катушки Роговского и датчики эффекта Холла. Особенности продукта Шесть 24-разрядных дельта-сигма АЦП с одновременной выборкой 94.sINAD 5 дБ, суммарные гармонические искажения (THD) -107 дБc (до 35-й гармоники), SFDR 112 дБFS для каждого канала Обеспечивает погрешность измерения активной мощности 0,1% в динамическом диапазоне 10 000:1 Расширенные функции безопасности: - 16-битная контрольная сумма с циклической избыточностью (CRC) - 16-битная контрольная сумма CRC и предупреждение о прерывании для конфигурации карты регистров - блокировка карты регистров с помощью 8-битного защищенного ключа Программируемая скорость передачи данных до 125 кс/с Коэффициент передискретизации до 4096 Режим выключения с ультранизким энергопотреблением < 10 мкА -перекрестные помехи между каналами 122 дБ Входные контакты дифференциального опорного напряжения

---

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги Atmel
