Семейство микроконтроллеров PIC16F18076 содержит мощный набор цифровых и аналоговых периферийных устройств, позволяющих создавать чувствительные к стоимости датчики и приложения управления в реальном времени. В этом семействе используются такие уникальные функции, как автоматизированный емкостной делитель напряжения (CVD), который облегчает разработку современных емкостных сенсорных устройств.
Кроме того, эти микроконтроллеры оснащены разнообразными периферийными устройствами управления формами сигнала и связи, такими как три 10-разрядных широтно-импульсных модулятора (ШИМ) для простого управления двигателями на кристалле. Эти многофункциональные устройства малого форм-фактора хорошо подходят для различных приложений, включая пограничные узлы Интернета вещей (IoT), носимые устройства, светодиодное освещение, управление двигателями, системы домашней автоматизации и управление промышленными процессами.
Начало работы

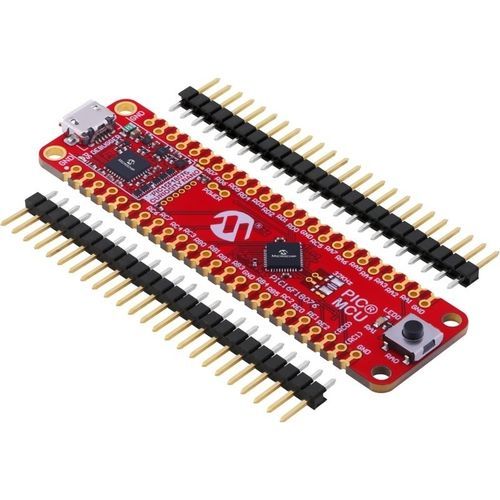

Оценочный набор PIC18F18076 Curiosity Nano представляет собой идеальную платформу для быстрого создания прототипов на базе семейства микроконтроллеров PIC16F18076. Этот набор с питанием от USB оснащен встроенным программатором/отладчиком, который легко интегрируется с интегрированной средой разработки (IDE) MPLAB® X. Благодаря малому форм-фактору плата отлично подходит для пайки на макетной плате, либо ее можно использовать вместе с базой Curiosity Nano Base for Click boards™, которая имеет несколько разъемов mikroBUS™, что позволяет легко добавлять датчики, исполнительные механизмы или коммуникационные интерфейсы из обширного ассортимента плат Click от Mikroelektronika.
Ключевые характеристики
внутренний генератор 32 МГц
До 2 КБ SRAM и 256 байт EEPROM данных
10-разрядный АЦП с вычислением, до 36 каналов
Диапазон напряжений от 1,8 В до 5,5 В
Коммуникации: EUSART, SPI и I2C
---
