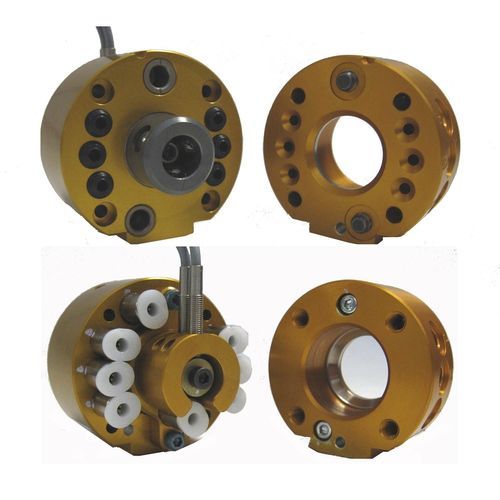

Устройство смены инструмента для роботов QC-11 Hollow-Wrist

автоматическое

-QC-11 Hollow-Wrist Master оснащен шестью (6) осевыми проходными воздушными портами с трубными фитингами 1/8 дюйма. -Осевые воздушные порты проходят непосредственно в роботы Hollow-Wrist, что повышает их надежность. -Hollow-Wrist Master сопрягается со стандартным Tool-side. -Технология блокировки No-Touch допускает разделение пластин до 0,06 дюйма (1,5 мм) при блокировке. -Запатентованная конструкция механизма блокировки Fail-Safe обеспечивает низкое усилие, действующее на поршень. -Легкий вес и малые размеры при высокопрочном механизме запирания. -Большой диаметр поршня и выход шарика наружу увеличивают моментную мощность. -Все блокирующие компоненты изготовлены из нержавеющей стали Rc58. -Долговечные втулки для пневматических проходных отверстий. -Имеет опциональные датчики блокировки/разблокировки. Предполагаемый предел грузоподъемности: - 35 фунтов Усилие блокировки при 80 фунтах на квадратный дюйм (5,5 бар): - 240 фунтов Мощность статического момента (X и Y): - 180 фунт-дюйм Мощность статического момента (Z): - 110 фунт-дюйм Позиционная повторяемость - (X, Y и Z): - 0,0004 дюйма Вес - при соединении: - 0,83 фунта Вес мастера: - 0,65 фунта Вес инструмента: - 0,18 фунта Максимальное расстояние между пластиной мастера и пластиной инструмента до блокировки при давлении 87 фунтов на кв. дюйм (6 бар): - 0,06 дюйма Пневматические проходные порты (количество) Размер: - см. чертеж
