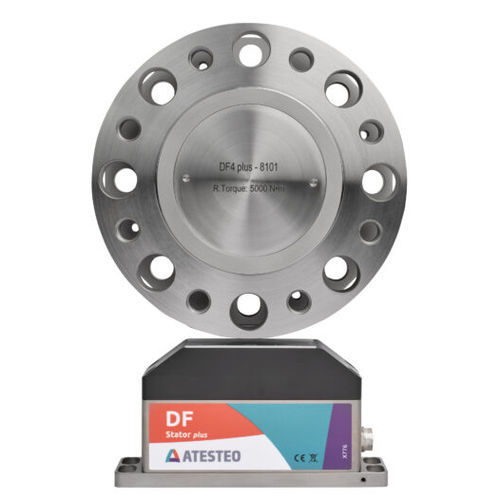

Ротационный датчик момента DF plusдинамическийфланцевыйвыход по напряжению
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- динамический, ротационный
- Конструкция
- фланцевый
- Выход
- CAN Bus, выход по напряжению, частотный выход, RS422
- Напряжение питания
- 24 Vcc
- Уровень защиты
- IP54
- Другие характеристики
- с помощью тензометрического датчика, бесконтактный, высокой точности, по индивидуальному заказу, со встроенной электроникой, высокое разрешение, без подшипников, для испытательного стенда
- Крутящий момент
МАКС.: 10 000 Nm
(7 375,62 ft.lb)МИН.: 100 Nm
(73,76 ft.lb)- Точность
0,04 %
- Скорость вращения
МАКС.: 40 000 rpm
(251 327 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)
Описание
Тензометры DF plus series представляют собой измерительные фланцы и датчики крутящего момента, в которых в электронику ротора встроены истинные усилители тензорезисторов для высокоточной измерения крутящего момента на высоких скоростях вращения. Они разработаны для сложных испытаний трансмиссий и могут быть адаптированы с индивидуальными диапазонами измерений по запросу.
Ключевая информация
Технические характеристики
Ключевая информация
- Семейство продуктов: DF plus series измерительные фланцы крутящего момента / тензометры
- Интегрированная роторная электроника с истинными усилителями тензорезисторов
- Применения: высокоточное измерение крутящего момента для испытаний трансмиссии, стендов и других сценариев измерения на высоких скоростях
Технические характеристики
- Класс точности: ≤ ±0,04% F.S.
- Максимальная скорость: до 25 000 об/мин
- A/D преобразователь: 24 bit
- D/A для аналогового выхода: 16 bit
- Суммарная частота дискретизации: 25 kHz
- Диапазон рабочих температур: 0…85 °C
- Кастомные диапазоны измерений доступны по запросу
