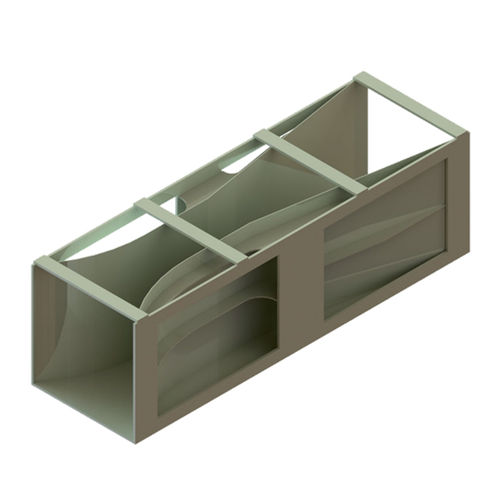

Расходомер с трубкой Вентури AI.FCV

объемныйдля жидкостейгоризонтальный

Каналы серии AI.FCV представляют собой сборные элементы, специально разработанные для измерения расхода в прямоугольных открытых каналах. Изготовленные полностью из полипропилена (ПП), они обеспечивают идеальное сочетание прочности и химической стойкости, что делает их идеальными для применения в системах водоснабжения муниципальных и промышленных предприятий.

Почему стоит выбрать серию AI.FCV?
Система Вентури известна своей способностью обеспечивать точное измерение расхода с минимальным постоянным падением давления. Полипропиленовая конструкция обеспечивает гладкую поверхность, предотвращающую образование отложений, сохраняя точность данных с течением времени даже при наличии загруженных жидкостей.

Основные характеристики
Инертный материал: 100% полипропилен (ПП) обеспечивает превосходную устойчивость к химическим веществам и коррозии.
Широкий диапазон рабочих параметров: Доступны в 8 стандартных размерах (FCV01–FCV08) для охвата расходов от 1 м³/ч до 2250 м³/ч.
Гидравлическая точность: Оптимизированный профиль обеспечивает критический режим потока, необходимый для однозначного измерения уровня воды.

Простота установки: разработан для непосредственной установки в прямоугольные каналы, а более крупные модели (FCV06-08) оснащены специальными фитингами для максимальной гидравлической стабильности.
Универсальность размеров: регулируемая длина от 480 мм до 2500 мм для адаптации к любой существующей инфраструктуре.

Технические характеристики (грузоподъемность и габаритные размеры)
FCV01 / 1 м³/ч - 50 м³/ч / 480 x 150 x 270 мм
FCV02 / 2 м³/ч - 55 м³/ч / 639 x 200 x 240 мм
FCV03 / 3 м³/ч - 150 м³/ч / 958 x 300 x 360 мм
FCV04 / 10 м³/ч - 310 м³/ч / 1278 x 400 x 480 мм
FCV05 / 20 м³/ч - 500 м³/ч / 1598 x 500 x 600 мм
FCV06 / 25 м³/ч - 850 м³/ч / 1500 x 600 x 720 мм
FCV07 / 50 м³/ч - 1400 м³/ч / 2000 x 1000 x 1000 мм
FCV08 / 60 м³/ч - 2250 м³/ч / 2500 x 1000 x 1000 мм

Рекомендации по установке
Для правильного измерения уровня воды рекомендуется размещать датчик уровня (ультразвуковой или радарный) на расстоянии, равном 4-кратной ширине канавки (b0) от начала сужения, обеспечивая перпендикулярность 90° к поверхности воды.

Специальные опции:
В дополнение к стандартному полипропилену, по запросу доступны специальные материалы (код X) или полные комплекты с монтажными принадлежностями.
