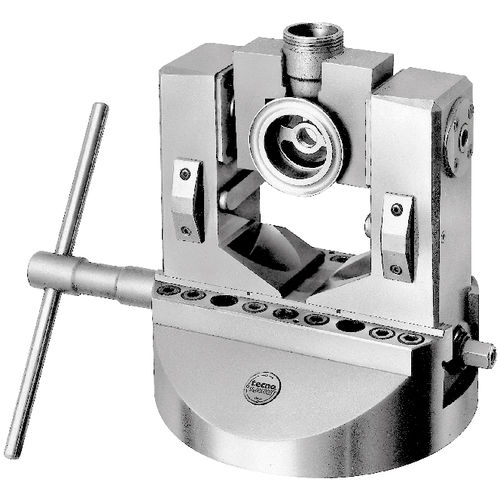

Зажимной патрон для деталей с ключом MADV series
сверхточныйсамоцентрирующийсяцилиндрический

зажимной патрон для деталей с ключом
зажимной патрон для деталей с ключом
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип зажима
с ключом
Другие характеристики
сверхточный, самоцентрирующийся, цилиндрический, из стали, ручной
Диаметр зажима

МАКС.: 350 mm
(13,78 in)

МИН.: 168 mm
(6,61 in)

Скорость вращения

МАКС.: 1 700 rpm
(10 681 rad.min-1)

МИН.: 750 rpm
(4 712 rad.min-1)

Описание

ИНДЕКСИРУЮЩИЙ ПАТРОН С РУЧНЫМ ЗАЖИМОМ И ИНДЕКСАЦИЕЙ Патроны серии MADV являются самоцентрирующимися. В исполнении MADV зажим губок осуществляется вручную благодаря операционному ключу и системе ручной индексации. - изготовлены из специальной высокопрочной закаленной и цементированной стали 60HRC UNI18NiCrMo5, что позволяет поддерживать высокую степень точности, надежности и качества - исполнение скользящих губок с уключиной обеспечивает хорошее качество поверхности скольжения с возможностью восстановления зазоров в результате износа - движение индексации простое и надежное: конический затвор гарантирует механическую индексацию. Точность индексации ±1'30" - система направляющих вала с двумя линиями цилиндрических роликов с большим наполнением с предварительной нагрузкой в радиальном направлении и с прочным упорным шарикоподшипником в осевом направлении - уплотнения против загрязнения охлаждающей жидкостью, стружкой и пылью - постоянная и долговременная точность - простая установка на станок. - стандартная комплектация с 4 индексациями 90° + 1 индексация 45°. По запросу доступны специальные позиции индексации (8×45°, 6×60°). ПРЕИМУЩЕСТВА - самоцентрирующийся зажим - большая зажимная способность - версии с длинными губками для деталей, требующих большого радиуса поворота - может использоваться на любом станке (токарном, фрезерном и т.д.) - большой ход губок позволяет зажимать сложные профили, которые не могут быть хорошо зажаты автоматическим патроном/span> - реализация прототипов, образцов и серий, а также больших деталей - центральный винт, опирающийся на упорный подшипник скольжения, передает зажимное усилие на губки Температура окружающей среды 5-60°C Излучение звука (звуковое давление) ≤ 70 дБ (A) в каждом направлении

---
