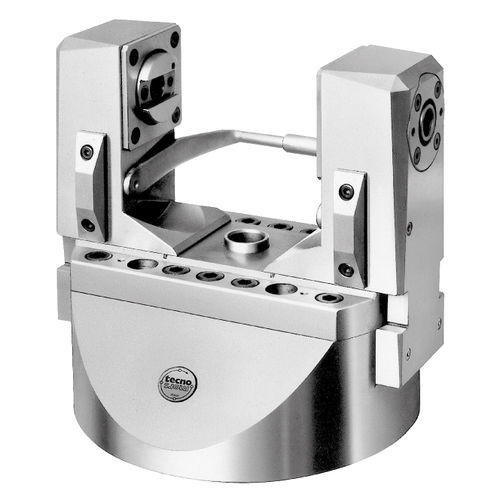

Сверхточный зажимной патрон для деталей MADT series

самоцентрирующийсяцилиндрическийиз стали

ИНДЕКСИРУЕМЫЙ ПАТРОН С ЗАЖИМНОЙ ПЛАНКОЙ И РУЧНОЙ ИНДЕКСАЦИЕЙ Патроны серии MADT являются самоцентрирующимися. Зажим губок осуществляется автоматически через тяговый стержень и задний цилиндр, система ручной индексации. - изготовлены из специальной высокопрочной закаленной и цементированной стали 60HRC UNI18NiCrMo5, что обеспечивает высокую степень точности, надежности и качества - исполнение направляющих губок с уключинами обеспечивает хорошее качество поверхности скольжения с возможностью восстановления зазоров в результате износа - система направляющих вала с двумя линиями цилиндрических радиальных роликов с большим наполнением и с упорным шарикоподшипником - движение индексации простое и надежное: конический затвор гарантирует механическую индексацию. Точность индексации ±1'30" - уплотнения против загрязнения охлаждающей жидкостью, стружкой и пылью - постоянная и долговременная точность - простая установка на станок - стандартная комплектация: 4 индексации 90° + 1 индексация 45°. - По запросу доступны специальные положения индексации (8×45°, 6×60°) ПРЕИМУЩЕСТВА - самоцентрирующийся зажим - большая зажимная способность - версии с длинными губками для деталей, требующих большого радиуса поворота - быстрая и простая установка на станок, требуется только подключение к гидроцилиндру на токарном станке - изготовление различных деталей, а также небольших серий - заготовки с большим радиусом поворота и фланцы большого диаметра - возможность применения на том же станке обычного трехкулачкового силового патрона благодаря быстрому переналаживанию, что повышает гибкость и производительность станка - устройство индексации позволяет быстро переключаться между несколькими рабочими осями - хороший доступ к инструментам благодаря форме патрона Температура окружающей среды 5-60°C
