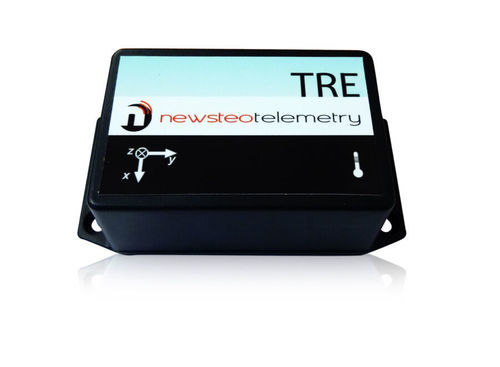

Цифровой регистратор TRE37-001

удардля сетидля сбора данных

Описание TRE37 измеряет и регистрирует условия, в которых перевозятся товары, отслеживая толчки и колебания температуры и влажности. Каждое событие фиксируется по времени. Данные можно загрузить и проанализировать на ПК. Режимы работы

• Жизнь/запись: перед отправкой посылки пользователь активирует режим "запись". Как только он активируется, TRE сохраняет значения в своей памяти. Записанные данные можно считать с помощью RF Monitor. В конце транспортировки пользователь прекращает запись и может извлечь данные из памяти.
• Мониторинг: Приложения для мониторинга в реальном времени: TRE отправляет измеренные данные на ПК в режиме реального времени. Если связь невозможна, регистратор сохраняет данные в памяти и отправляет их, как только появится возможность подключения. Для авиаперевозок может использоваться бесшумный режим; в этом случае для получения записанных данных необходимо использовать функцию "найти продукты в бесшумном режиме" в программном обеспечении RF Monitor.

Оборудование

• Корпус IP65
• Внутренняя антенна
• Питание: 1 A литиевая батарея

Обзор датчиков Акселерометр: от -16g до +16g по 3 осям Температура: от -40°C до 85°C Влажность: 0...100% RH Яркость: ------ Датчик удара 1 акселерометр, измеряющий по 3 осям (XYZ) Диапазон измерений: от -16g до +16g по каждой оси Минимальный порог: -от 1g до +1g по каждой оси (XYZ) Разрешение: 14 бит - 3,9 мг Точность при 25°C: ±0,5g от -16g до +16g (без резонанса). Если толчок слишком велик в этом диапазоне, TRE насытится при 16g и запишет измерение. Шум: 65 мг Калибровка: Калибровка выполняется на заводе-изготовителе Дрейф точности: Возможный дрейф 10 мг/год по каждой оси в течение 4 лет. Не гарантируется по истечении 4 лет. Полоса пропускания: 1600 Гц Датчик температуры Диапазон измерения: от -40°C до 85°C Точность: ±0,2°C для (0...60°C) Разрешение: 0.015°C Время отклика: <10 секунд Долгосрочный дрейф: <0,05 K / год Датчик влажности Диапазон измерения: 0...100% RH Точность: ±1,8% RH (0...80% RH) при 23°C Разрешение: 0.003% RH (точка росы не более 80°C) Время отклика: <10 секунд Долгосрочный дрейф: <0,5% RH / год Питание / Батарея Основной: 1 литий-тиониловая батарея размера A (3,6 В) с разъемом Вторичный: 1 щелочная батарея AA (1,5 В) в держателе батареи Диапазон рабочих температур с литиевыми батареями: от -40°C до +60°C (пиковая температура до 85°C), но корпус может быть поврежден Диапазон рабочих температур с щелочными батареями: от -10°C до +50°C Рекомендуемый диапазон температур для обеспечения максимальной автономности устройства: +5°C - 35°C Срок службы батарей при 25°C: почти 2 года (литиевые) / около 1 года (щелочные) Поставщик аккумуляторов: Newsteo (литиевые) / любой поставщик (щелочные) Возможность замены пользователем: Да (разъем-штекер для литиевых; держатель батареи для щелочных) Время, память и коммуникации RTC: Встроенные часы реального времени для хронометража измерений. Разрешение: 1 с. Максимальный дрейф: 2 минуты/месяц при 25°C. Время устанавливается при производстве. Флэш-память: 16 Мбит флэш-памяти, или 129 000 блоков измерений (шок занимает 2 блока). Пример производительности в двухлетней кампании: 1 измерение наклона и температуры каждые 15 минут = 70 080 записей; 29 000 записей ударов. Беспроводная связь: Работает в диапазоне ISM, устройство малого радиуса действия (разработано для европейского рынка с использованием диапазона 868 МГц). Антенна: внутренняя антенна Дальность действия: 100 метров на открытом пространстве ILS: Магнитный датчик для действий пользователя (пробуждение устройства в спящем режиме; инициирование измерения за пределами заданной частоты измерений) Физические характеристики Цвет: черный Материал: Пластик Характеристики корпуса: Корпус имеет 2 отверстия для крепления к стене или внутри упаковки Размеры (без фланцевой крышки / с фланцевой крышкой): Длина: 84,80 мм / 110,15 мм Ширина: 56 мм / 56,20 мм Высота: 22 мм / 26,2 мм Вес около: 160 г (литиевые батареи включены) Уровень защиты IP: IP65 Caractéristiques / spécifications techniques

• Модель: TRE37-001
• Датчики: 3-осевой акселерометр, датчик температуры, датчик влажности
• Диапазон измерения ударов: от -16g до +16g по оси; разрешение 14 бит (3,9 мг); точность ±0,5g при 25°C
• Диапазон температур: от -40°C до 85°C; точность ±0,2°C (0...60°C); разрешение 0,015°C
• Диапазон влажности: 0...100% RH; точность ±1,8% RH (0...80% RH) при 23°C; разрешение 0,003% RH
• Память: 16 Mbits flash (≈129,000 блоков)
• Беспроводная связь: ISM-диапазон (868 МГц для Европы); внутренняя антенна; типичная дальность действия 100 м на открытом пространстве
• Батарея: Литий-тионил А (3,6 В) первичный или 1,5 В AA щелочной; заменяемый пользователем
• Защита: Корпус IP65
• Вес: ≈160 г (с литиевой батареей)
