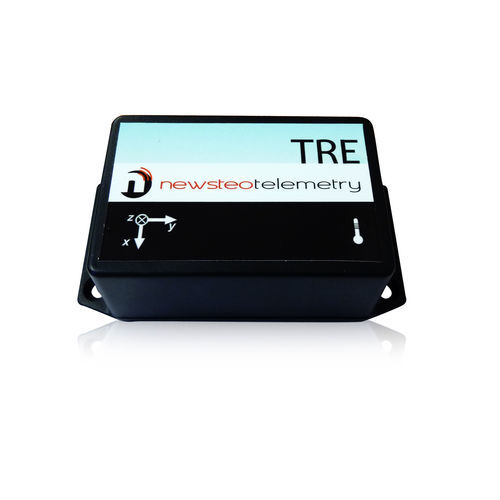

Регистратор данных для измерения температуры TRE35-001

ускорениябеспроводнойс интерфейсом ПК

Обзор
TRE35-001 позволяет измерять и регистрировать условия перевозки для отслеживания ударов и температурных изменений. Каждое событие имеет метку времени. Данные загружаются и анализируются на ПК с помощью ПО RF Monitor; устройство поддерживает локальную запись и передачу в реальном времени.

Диапазон измерений

• -16g до +16g (акселерометр)
• -40°C до +85°C (температура)

Точность

• Акселерометр: 0.5g (указанная точность)
• Температура: ±0.3°C для -30°C…+70°C; ±1°C для крайних диапазонов (-40°C…-30°C и +70°C…+85°C) (указанная точность)
• Температура (таблица): ±0.2°C для 0…60°C

Режимы работы

• Live/Record: пользователь включает запись перед отправкой; TRE35-001 сохраняет помеченные временем значения во флеш-память и позволяет их извлечь через RF Monitor.
• Monitoring (в реальном времени): устройство передаёт записанные данные на ПК в реальном времени; при отсутствии связи данные сохраняются локально и отправляются при восстановлении соединения.
• Тихий режим (для авиаперевозок): устройство может работать в тихом режиме; записанные данные можно получить с помощью функции "find products in silent mode" в RF Monitor.

Включенные / заметные функции

• Корпус IP65 (указано в описании продукта)
• Внутренняя антенна
• 1 A литиевая первичная батарея (в списке)
• Сертификация: CE

Характеристики / технические спецификации

• Модель: TRE35-001
• Набор датчиков: 1 акселерометр, измеряющий по 3 осям (XYZ)
• Диапазон измерения акселерометра: -16g до +16g по каждой оси
• Минимальный порог акселерометра: -1g до +1g по каждой оси (XYZ)
• Разрешение акселерометра: 14 bit - 3.9 mg
• Точность акселерометра при 25°C: ±0.5g от -16g до +16g (без резонанса)
• Если удар превышает диапазон, TRE клипует на 16g и записывает измерение
• Шум акселерометра: 65 mg
• Калибровка акселерометра: калибровка выполнена на заводе производителем
• Дрейф точности: возможный дрейф 10 mg/год по каждой оси в течение 4 лет (после 4 лет не гарантируется)
• Полоса пропускания акселерометра: 1600 Hz
• Диапазон измерения температурного датчика: -40°C до +85°C
• Примеры точности температурного датчика: ±0.2°C для 0…60°C; ±0.3°C для -30…+70°C; ±1°C для крайностей [-40…-30°C] и [+70…+85°C]
• Разрешение температуры: 0.015°C
• Время отклика температуры: <10 seconds
• Долгосрочный дрейф температуры: <0.05 K/year (указано)
• Питание: 1 литиевая батарея Thionyl размера A (3.6V) с разъемом; альтернативно 1 щелочная батарея AA (1.5V) в держателе
• Диапазон рабочих температур (с литиевой батареей): -40°C до +60°C (до +85°C пиково, но корпус может быть повреждён)
• Диапазон рабочих температур (с щелочной батареей): -10°C до +50°C
• Рекомендуемый диапазон температур для максимизации автономии: +5°C до +35°C
• Срок службы батареи при 25°C: почти 2 года (литий); примерно 1 год (щелочная)
• Поставщик батареи (указан): Newsteo (литий); щелочная: любой поставщик
• Пользовательская замена батареи: да (разъём для литиевой; держатель с правильной полярностью для щелочной)
• RTC: встроенные часы реального времени для маркировки измерений; разрешение: 1 с; максимальный дрейф: 2 минуты/месяц при 25°C; время установлено при производстве
• Flash-память: 16 Mbits flash (≈129,000 блоков измерений). Пример ёмкости: кампания 2 года с измерением наклона и температуры каждые 15 минут (70,080 записей) и ~29,000 записей ударов
• Беспроводная связь: работает в ISM-диапазоне, устройство короткой дальности; рассчитано на европейский рынок с использованием 868 MHz
• Антенна: внутренняя
• Дальность: 100 метров на открытой местности
• ILS: магнитный датчик для действий пользователя (вывод из гибернации; принудительное измерение вне заданной частоты)
• Цвет: Чёрный
• Материал: Пластик
• Особенности корпуса: корпус содержит 2 отверстия для крепления на стене или внутри упаковки
• Размеры без фланцевой крышки: Длина 84,80 мм; Ширина 56 мм; Высота 22 мм
• Размеры с фланцевой крышкой: Длина 110,15 мм; Ширина 56,20 мм; Высота 26,2 мм
• Вес прибл.: 160 г (включая литиевые батареи)
• Степень защиты (таблица): IP54
