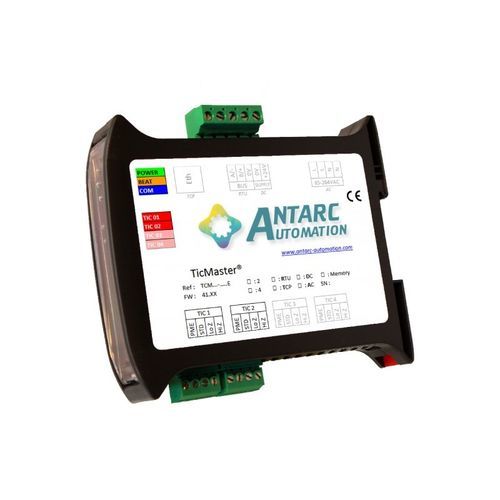

Мосток связи TicMaster®

для телеметрииEthernetRS-485

Описание :

• 2–10 TIC входов, совместимых с основными счётчиками (BLEU, LINKY, JAUNE, PME‑PMI, VERT/ICE, SAPHIR)
• Автоматическая конфигурация каналов TIC и таблицы Modbus
• Модульный корпус на DIN‑рейку, занимает один модуль
• Modbus/JBUS ведомый (RTU или TCP в зависимости от версии)
• Питание: 10–30 VDC или 85–264 VAC (в зависимости от версии)
• Неограниченное резервное хранение значений TIC при отсутствии питания (опция память M)

Функции и подробное описание :
TicMaster® выполняет обработку сигналов téléinformation (TIC) от электронных счётчиков в режиме реального времени. Доступны версии с 2–10 независимыми TIC входами; каждый вход оснащён опто‑изолированным сопряжением для предотвращения проблем общего режима на многосчётчиковых установках и при длинных линиях TIC. Входы настраиваются на высокое или низкое сопротивление для совместной работы с системами третьих сторон.

TicMaster® совместим с счётчиками BLEU (CBE), LINKY, JAUNE (CJE), VERT/ICE, PME‑PMI и SAPHIR. Поддерживает скорости TIC 1200 или 9600 бод и работу с счётчиками в режиме инъекции (4Q). Шлюз декодирует широкий набор TIC‑меток и предоставляет множество измерений (до 37 для BLEU, 52 для LINKY, 17 для JAUNE, 355 для PME‑PMI, 226 для VERT и 244 для SAPHIR в зависимости от подписки). Встроенные корректирующие алгоритмы устраняют нативные дефекты TIC (отсутствие CRC, смешение тарифных интервалов, отсутствие данных и т. п.) и синтезируют суммарные и по‑энергетические индексы для построения нагрузочных кривых.

Преимущества :

• От 2 до 10 TIC входов на модуль
• Модульный корпус на DIN‑рейку, один модуль
• Совместимость со всеми счётчиками с выходом teleinfo: BLEU, LINKY, JAUNE, PME‑PMI, VERT/ICE, SAPHIR в 2Q и 4Q, режимы Исторический и стандартный, TIC 1200 или 9600
• Полностью автоматическая конфигурация каналов и таблицы Modbus
• Полная диагностика через 4 светодиода и мониторинг по каналам
• Сбор всех доступных TIC‑данных
• Коррекция нативных дефектов teleinfo (PME‑PMI, ICE 4Q при инъекции и т. д.)
• Генерация индекс по тарифным интервалам (PME‑PMI) и суммарных индексов по энергии
• Совместимость с любым Modbus/JBUS ведущим (RTU или TCP в зависимости от версии)
• Питание: 10–30 VDC или 85–264 VAC (в зависимости от версии)

Техническая информация :

• Число входных каналов TIC: 2–10 (в зависимости от версии)
• Неполный список поддерживаемых счётчиков: электронные счётчики BLEU (CBE), LINKY однофазные и трёхфазные, электронные счётчики JAUNE (CJE), VERT/ICE (2Q и 4Q), PME‑PMI, SAPHIR. Возможна совместная работа с DEIE, концентраторами MAEC и др.

Шина и протокол :

• RS485 по скрученному паре (RTU)
• Скорости порта: 1200, 2400, 9600, 19200, 56700 бод
• Чётность: нет / чёт / нечёт
• Ethernet по паре (TCP): 10 / 100 Mbps
• Протокол: Modbus / JBUS
• Поддерживаемые функции: 3, 6 и 16
• Длина группировки: 30 регистров

Питание :

• Напряжение: 10–30 VDC или 85–264 VAC (в зависимости от версии)
• Потребление: 0,25 W - 10 mA (typ.) @ 24 V DC

Подключения :

• Питание и шина: отсоединяемый разъём Phoenix MSTB шаг 5.08 mm
• TIC каналы: отсоединяемый разъём Phoenix MCV шаг 3.81 mm

Габариты :

• Размеры: 22.5 (Ш) x 101 (В) x 119 (Г) мм
• Вес: 105 г
• Крепление: симметричная DIN‑рейка
• Положение эксплуатации: любое

Условия эксплуатации :

• Температура эксплуатации: -20 °C до 80 °C
• Относительная влажность: 10–90 % RH (без конденсации)

Характеристики / технические спецификации :

• Коммерческое наименование: TicMaster®
• TIC входы: 2–10 (в зависимости от модели)
• Выход мастера: Modbus/JBUS RTU (RS485) или TCP (Ethernet) в зависимости от версии
• Питание: 10–30 VDC или 85–264 VAC (в зависимости от версии)
• Опциональная память: опция M для неограниченного сохранения значений при отключении питания
• Декодирование: расширенная поддержка TIC‑меток (максимальные количества зависят от типа счётчика)
• Диагностика: мониторинг по каналам через светодиоды и Modbus
• Корпус: модульный корпус для DIN‑рейки, 1 модуль
