Мосток связи TicMasterSwitch®

для телеметрииTCPEthernet

Описание

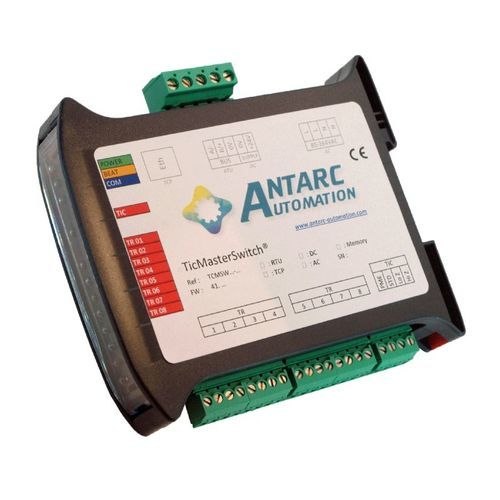

TicMasterSwitch® объединяет TicMaster® и TicSwitch® в одном корпусе. Доступны все функции обоих устройств.

Функции TicMaster®

• Декодирование Teleinformation (TIC) фреймов, поставляемых электронными счетчиками EDF/ERDF.
• 1 вход TIC с встроенным оптоизоляционным сопряжением для исключения проблем общего режима и совместимости с длинными TIC линиями.
• Вход настраиваемый в высокую или низкую импедансность для сосуществования с сторонними системами (DEIE, концентраторы и пр.).
• Совместим с синими (CBE), жёлтыми (CJE), зелёными (ICE), PME-PMI и SAPHIR счётчиками.
• Поддерживает все скорости TIC (1200 или 9600 бод) и счётчики с инъекцией (4Q – PME-PMI / Emeraude / Saphir).
• Прошивка соответствует нормативному документу ERDF-NOI-CPT_0x. Более 550 декодированных TIC тегов; до 1100 отдельных величин доступны.
• Механизмы обработки типичных дефектов TIC (отсутствие данных, смешение информации, отсутствие CRC и т.д.).
• Суммирование индексов (все тарифные интервалы) и поэнергетические тотализаторы с доступом к кривым нагрузки.
• Версия M: постоянное хранение данных при отсутствии питания (энергонезависимая память).

Функции TicSwitch®

• Извлечение текущего тарифного интервала из TIC сигналов и отображение через один из 8 сухих контактных выходов NO.
• Поддержка до 8 тарифных интервалов в зависимости от типа счётчика и контракта.
• Поддержка интервалов по типу счётчика:
  • Синий (CBE): до 6 интервалов (HCJB/HCJW/HCJR/HPJB/HPJW/HPJR)
  • Linky (LNK): от 1 до 8 интервалов
  • Жёлтый (CJE): 6 интервалов (HPE/HCE/HPH/HCH/P/PM)
  • Зелёный (ICE): до 8 интервалов (PM/HH/HPE/HCE ...)
  • ICE-4Q (инъекция): до 8 интервалов (P/HPH/HCH/HPE/HCE/...)
  • PME-PMI: до 8 интервалов (PTCOUR1 или PTCOUR2)
  • SAPHIR: до 8 интервалов (PTCOURD или PTCOURF)
• С CBE, CJE и ICE-2Q: декодирование текущего периода отбора.
• С ICE-4Q, PME-PMI и SAPHIR: возможна конфигурация для декодирования периода отбора или инъекции через выделённый Modbus регистр.

Разное

• Неиспользуемые TOR выходы могут быть переназначены для управления через Modbus.
• Функции супервизии и сигнализации доступны для приложений с повышенной надёжностью.
• Несколько светодиодов для быстрой настройки и диагностики; мониторинг каждой TIC линии доступен через Modbus.

Ввод в эксплуатацию

• Поставляется готовым к использованию. За исключением настройки Modbus адреса, для базовой работы конфигурация не требуется.
• Конфигурация TIC канала и построение Modbus таблицы выполняются автоматически. Специальное ПО или оборудование не требуются.

Области применения

• Системы управления зданием (BMS/BAS)
• Системы управления и оптимизации энергопотребления
• Энергетический мониторинг
• Системы дистанционного учёта

Целевые объекты

• Небольшие здания
• Частные объекты (потребление + PV производство)
• Логистические склады
• Небольшие ГРЩ (TGBT)
• Небольшие многоквартирные дома

Технические характеристики

• Артикул: TCMSWR-D
• Состояние: Новый продукт
• Количество TIC входов: 1
• Неполный список поддерживаемых счётчиков:
  • Синие электронные счётчики (CBE / CBEMM / CBETM – моно/три): напр. Landis & Gyr L16C2, L16C5, ZMD126/L18C4/L18C5, ZMB126 (в зависимости от FW); Sagem S10C2, U3C2, C1000, C2000, C2000-4, ...
  • LINKY моно и три
  • Жёлтые счётчики (CJE): напр. Sagem C3000, Actaris A70TJ, A12ETJ, ...
  • Зелёные счётчики (Emeraude) (ICE-2Q и ICE-4Q): напр. Chauvin-Arnoux TRIMARAN 2, Actaris QE16, QE16M, ...
  • PME-PMI счётчики: напр. Landis & Gyr ZMG416, L19C1, Itron ACE6000, Sagem C3000, ...
  • SAPHIR счётчики: напр. SagemCom C3500, ALTYS, ...
  • Возможна совместная работа с DEIE, концентратором MAEC и т.п.
  • Счётчик SL7000 не имеет TIC выхода
• Шина: RS485 на витой паре (RTU версия); опционально TCP (Ethernet) в зависимости от версии
• Скорости шины: 1200, 2400, 9600, 19200, 56700 бод
• Бит чётности: без / чет / нечет
• Протокол: Modbus / Jbus
• Поддерживаемые Modbus функции: 3, 6 и 16
• Длина группировки: 16 регистров
• Питание: 10-30 VDC или 85-264 VAC (в зависимости от версии). Опции: 24 VDC или 240 VAC
• Потребление: 0.36 W - 15 mA (тип.) @ 24 V DC
• Подключения: питание и шина через съёмный разъём Phoenix MSTB шаг 5.08; TIC вход через съёмный разъём Phoenix MCV шаг 3.81
• Габариты: 22.5 (Ш) x 101 (В) x 119 (Г) мм
• Вес: 125 г
• Крепление: симметричная DIN-рейка
• Рабочее положение: любое
• Условия: рабочая температура -20°C до 80°C; относительная влажность 10–90% RH (без конденсации)
