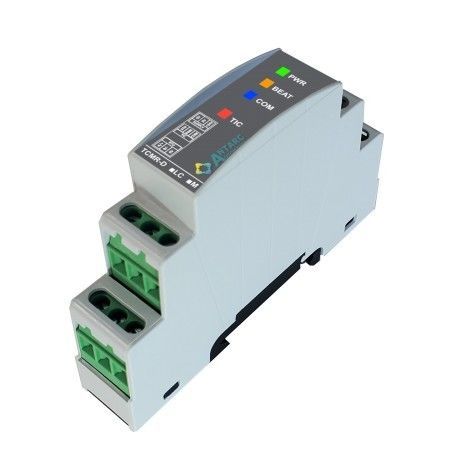

Мосток связи TicMasterLC®

для телеметриипоследовательныйRS-485

Резюме

• 1 вход TIC, совместимый со счётчиками BLEU и LINKY
• Доступ к 8 виртуальным реле Linky
• Корпус на DIN‑рейку, 1 модуль (домашний щит)
• Автоматическая конфигурация
• Slave Modbus/Jbus RTU
• Питание 10–30 VDC

Описание
TicMaster LC — шлюз для обработки в реальном времени сигналов теленформации (TIC), передаваемых электронными счётчиками. Вход TIC оснащён оптоизолированным сопряжением для устранения проблем общим режимом при длинных линиях TIC. Совместим со всеми счётчиками BLEU (CBE) и Linky; поддерживает все скорости TIC (1200 или 9600 бод) и счётчики с инжекцией. Прошивка соответствует документу ERDF-NOI-CPT_0x. Большинство меток TIC декодируется и становится доступным без настройки, с доступом до 37 полей для BLEU и до 52 для Linky. TicMaster LC выполняет обработку сигналов для компенсации внутренних дефектов TIC и синтезирует накопительные индексы (всех тарифных зон) и счётчики по энергии для оперативного получения кривых нагрузки.
Считанные значения предоставляются ведущей системе в формате Modbus/Jbus RTU. TicMaster LC поставляется готовым к использованию: помимо установки Modbus/Jbus-адреса, настройка не требуется. Конфигурация TIC‑канала (скорость и режим) и автоматическое построение таблицы Modbus одинаковы для всех установок. Для задач с повышенными требованиями к надёжности можно активировать функции мониторинга и оповещений. Светодиоды на передней панели обеспечивают быстрый пуск и диагностику; мониторинг линии TIC доступен через Modbus.

Преимущества

• Модульный корпус на DIN‑рейку, 1 модуль, подходит для бытовых щитов
• Совместимость со всеми счётчиками с выходом teleinfo: BLEU, LINKY; режимИсторический или Стандартный; TIC 1200 или 9600
• Полностью автоматическая конфигурация
• Полная диагностика через 4 светодиода
• Сбор 100% информации TIC
• Доступ к 8 виртуальным реле Linky
• Генерация накопительного индекса
• Совместим с любым мастером Modbus/Jbus RTU
• Питание 10–30 VDC

Технические характеристики

• Поддерживаемые счётчики (неполный список): электронные BLEU‑счётчики (CBE / CBEMM / CBETM – одно/трёхфазные) напр. Landis&Gyr L16C2, L16C5, ZMD126, L18C4, L18C5, ZMB126 (в зависимости от прошивки); Sagem S10C2, U3C2, C1000, C2000, C2000-4; счётчики LINKY одно- и трёхфазные
• Шина: RS485 по витой паре
• Скорости: 1200, 2400, 9600, 19200, 56700 бод
• Чётность: нет / чётная / нечётная
• Протокол: Modbus / Jbus
• Поддерживаемые функции: 3, 6 и 16
• Длина группировки: 30 регистров
• Питание: 10–30 VDC
• Потребление: 0.25 W - 10 mA (typ.) @ 24 V DC
• Клеммы: винтовые клеммы шаг 5.0 мм
• Габариты: 18 (Ш) x 98 (В) x 62 (Г) мм
• Вес: 55 г
• Крепление: симметричная DIN‑рейка
• Рабочее положение: любое
• Температура работы: -20°C до 80°C
• Относительная влажность: 10–90 % RH – без конденсации
