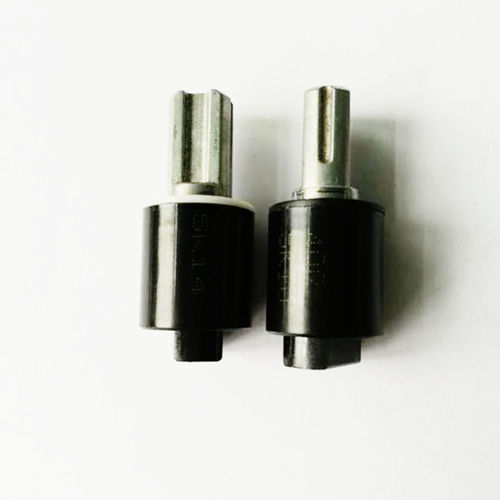

Ротационный амортизатор Q20B series
с жидкостьюмеханическийшарнирный

ротационный амортизатор
ротационный амортизатор
ротационный амортизатор
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Функция
ротационный
Технология
с жидкостью, механический
Место применения
шарнирный, промышленный, для автоматической установки, вала, для мебели, для прибора, для автомобиля, для автомобилестроения, для щита, движения 3D, для колпачков, для электроники, для медицинского оборудования, для больничной кровати, для управления
Материал
из пластика, из PBT
Другие характеристики
высокоэффективный, однонаправленный
Ход

МАКС.: 4 nm

МИН.: 1 nm

Диаметр

20 mm
(0,8 in)

Высота

МАКС.: 47 mm
(1,9 in)

45 mm
(1,8 in)

МИН.: 45 mm
(1,8 in)

Описание

- Примечание: Номинальные данные измерены при скорости вращения 20 об/мин и температуре окружающей среды 23℃±2℃. * Максимальный угол 115º * Температурный диапазон -5~50℃ * Вес: 12±1 г * Материал корпуса: Полибутилентерефталат (PBT) * Материал вращающегося вала: Полибутилентерефталат (PBT) или цинковый сплав * Тип масла: Силиконовое масло 1. Как показано на рисунке ниже, когда плоскость начинает замедляться с угла менее 90º до уровня 0º, изменяется крутящий момент силы оси, действующей на плоскость. 2.Вычислите правильный крутящий момент: T=M×L×9,8÷2 Например, вес крышки M=1.5KG Длина крышки L=0,4м Torque required=T=1.5×0.4×9.8÷2=2.94N.M Согласно приведенному выше расчету, деталь № следует выбрать Q20B-300G. 3. Зазор между вращающимся валом и монтажными деталями должен быть минимальным. Зазор влияет на скорость вращения. 4. Температурные характеристики: Крутящий момент ротационного демпфера изменяется в зависимости от температуры окружающей среды. Кроме того, как показано на графике справа, крутящий момент уменьшается при повышении температуры окружающей среды, а при понижении температуры окружающей среды крутящий момент увеличивается. Это происходит потому, что вязкость силиконового масла внутри амортизатора изменяется в зависимости от температуры. Когда температура вернется к норме, крутящий момент также вернется к норме. 5.Максимальный угол поворота лопастного демпфера составляет 115º. При любом угле, превышающем 115º, демпфер может быть разрушен. Поэтому, пожалуйста, установите ограничитель для демпфера. См. рисунок ниже

---
