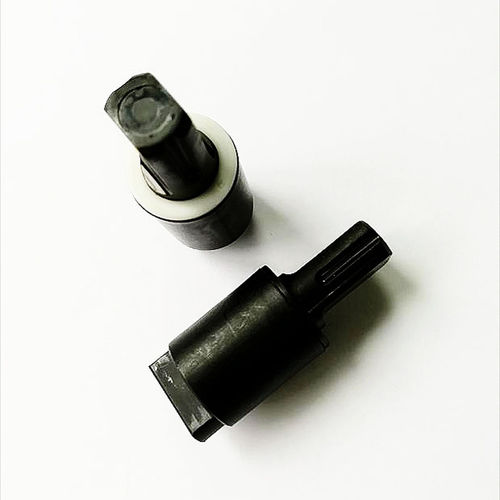

Ротационный амортизатор Q18B Series

с жидкостьюмеханическийпромышленный

- Примечание: Номинальные данные измерены при скорости вращения 20 об/мин и температуре окружающей среды 23℃±2℃. * Максимальный угол 115º * Температурный диапазон -5~50℃ * Вес: 10,5±1 г * Материал корпуса: Полибутилентерефталат (PBT) * Материал вращающегося вала: PPS или цинковый сплав * Тип масла: Силиконовое масло 1. Как показано на рисунке ниже, когда плоскость начинает замедляться с угла менее 90º до уровня 0º, изменение крутящего момента силы оси, действующей на плоскость. 2. Вычислите правильный крутящий момент: T=M×L×9,8÷2 Например, вес крышки M=1KG Длина крышки L=0,3м Torque required=T=1×0.3×9.8÷2=1.47N.M Согласно приведенному выше расчету, деталь № должен быть выбран Q18B-150G. 3. Зазор между вращающимся валом и монтажными деталями должен быть минимальным. Зазор влияет на скорость вращения. 4. Температурные характеристики: Крутящий момент ротационного демпфера изменяется в зависимости от температуры окружающей среды. Кроме того, как показано на графике ниже, крутящий момент уменьшается при повышении температуры окружающей среды, а при понижении температуры окружающей среды крутящий момент увеличивается. Это происходит потому, что вязкость силиконового масла внутри демпфера изменяется в зависимости от температуры. Когда температура вернется к норме, крутящий момент также вернется к норме. 5.Максимальный угол поворота лопастного демпфера составляет 115º. При любом угле, превышающем 115º, демпфер может быть разрушен. Поэтому, пожалуйста, установите ограничитель для демпфера. См. рисунок ниже
