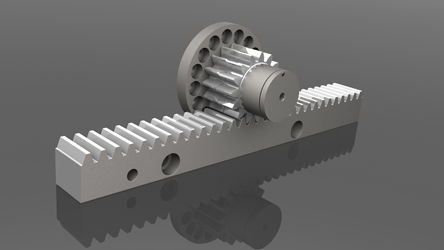

Спиральный зубчато-реечный привод PDP

выпрямленныйточныйлинейный

Двойные шестерни с предварительной нагрузкой, PDP, компании Andantex (WMH Herion) разработаны для обеспечения экономически эффективного метода устранения люфта между стойкой и шестерней в высокоточных системах линейного перемещения. PDP состоит из двух шлифованных шестерен WMH, каждая шириной в ½ ширины стойки, соединенных вместе с помощью запатентованной системы предварительного натяжения муфты, которая устраняет люфт между стойкой и шестерней, обеспечивая конкурентоспособную альтернативу системам с шарико-винтовой передачей. Момент предварительного натяжения PDP легко регулируется, и устройства оснащены фланцем ISO 9409-1 для адаптации к редукторам скорости. PDP можно комбинировать с прецизионными редукторами для обеспечения системного люфта < 1 угловой минуты, что устраняет необходимость в двух электрически преднагруженных редукторах (с 2 серводвигателями) в некоторых приложениях. PDP предлагается с прямыми (прямозубыми) или косозубыми шестернями в модулях от 2 до 5 стандартных (более крупные модули по запросу) и обеспечивает скорость вращения до 1200 об/мин. Крутящий момент варьируется от 55 до 1900 НМ в зависимости от размера и настройки момента предварительного натяжения. Andantex может предложить комплексные решения, включая редуктор, PDP, стойку и автоматические системы смазки стойки.
