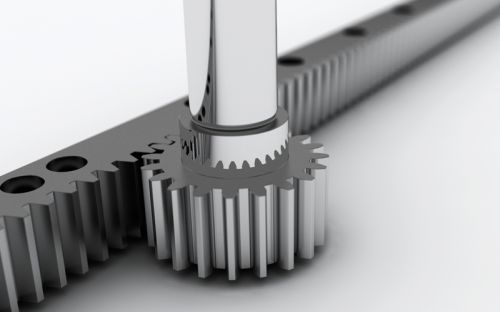

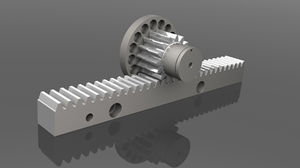

Спиральный зубчато-реечный привод

выпрямленныйточныйлинейный

Система реек и шестерен является основным структурным элементом привода линейной оси. Эта система состоит из стандартного ряда прямых (прямозубых), с окружным шагом и косозубых реек и шестерен. Модульная конструкция позволяет соединять сегменты реек длиной от 0,5 до 2 метров из конца в конец для достижения любой желаемой длины перемещения из стандартных компонентов. Детали реек и шестерен поставляются с различными материалами, термообработкой и уровнем качества, чтобы обеспечить правильный баланс мощности, точности и цены для удовлетворения требований приложения. Характеристики Доступны шесть уровней качества, вплоть до закалки и шлифовки (AGMA 13) Девять стандартных модулей от модуля 1,0 до 10,0 (диаметральный шаг, P, от 25,4 до 2,54) Стандартная длина стойки до 2,00 метров; большая длина перемещения может быть легко достигнута путем установки стоек встык Возможны специальные/модифицированные конструкции Редукторы с двумя шестернями с предварительной нагрузкой для устранения люфта оси
