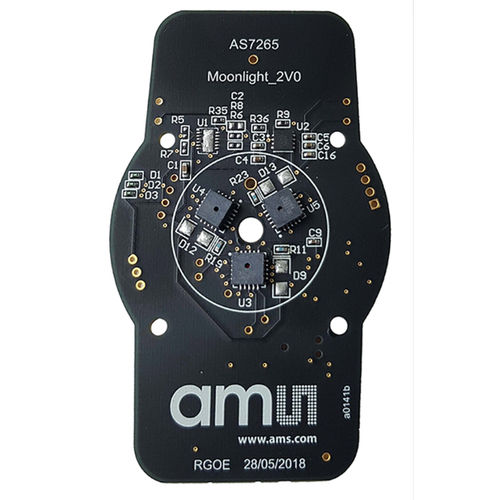

Фотодатчик видимого диапазона AS7265 series

инфракрасныймногоспектральныйCMOS

Интеллектуальный 18-канальный VIS+NIR датчик спектральной идентификации с электронным затвором Особенности Интегрированные интерференционные фильтры, непосредственно нанесенные на стандартный КМОП кремний набор из 3 микросхем, обеспечивающий 18 каналов VIS и NIR от 410 нм до 940 нм каждый с 20 нм FWHM Встроенный микроконтроллер на чипе и низкое энергопотребление 2 встроенных светодиодных драйвера на датчик Выбираемый интерфейс UART или I²C Связь между датчиками по принципу "ведущий-ведомый-ведомый калибровка на заводе Преимущества Стабильные условия работы фильтра в зависимости от температуры и срока службы Обнаружение спектральных отпечатков пальцев в видимом и ближнем инфракрасном спектре Обработка сигнала на чипе, снижение аппаратных затрат Освещение образца без внешнего светодиодного драйвера Простое подключение к мобильным устройствам или внешнему µконтроллеру Только один клиент с точки зрения хоста для связи с датчиком Параметры изделия Тип датчика: 3 чипа, каждый 6 каналов 410-940 нм Применение(и): Аутентификация, анализ, спектроскопия ВВОД/ВЫВОД: UART или I²C ведомый цифровой интерфейс Упаковка: 20-контактный LGA Размер [мм]: 4.5 x 4.7 x 2.5 Напряжение питания [В]: от 2,7 до 3,6 Диапазон температур [°C]: от -40 до +85 Общее описание Семейство AS7265x включает в себя 3 микросхемы, обеспечивающие 18-канальный мультиспектральный сенсорный массив, охватывающий длины волн от 410 до 940 нм. AS72651 охватывает длины волн NIR от 600 нм до 870 нм и служит главным контроллером для набора. В сочетании с AS72652 (спектральный ответ от 560 нм до 940 нм) и AS72653 (спектральный ответ от 410 нм до 535 нм) полный набор обеспечивает 18 каналов с FWHM 20 нм.
