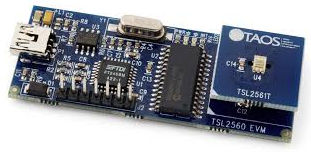

Окружающий фотодатчик TSL25 series

видимого диапазонас фотодиодоминфракрасный

Светоцифровой преобразователь с интерфейсом I2C Особенности - Запатентованная двухдиодная архитектура - динамический диапазон 1M:1 - Программируемая функция прерывания - Цифровой интерфейс I²C - Доступны в корпусах 1,25 мм x 1,75 мм в масштабе микросхемы или 2,6 мм x 3,8 мм TMB или 2 мм x 2 мм Dual - - Плоские безсвинцовые (FN) корпуса Преимущества - Обеспечивает работу в условиях ИК-излучения - Обеспечивает работу в темной комнате при высокой освещенности солнечным светом - Снижает накладные расходы на прерывания микропроцессора - Цифровой интерфейс менее восприимчив к шумам - Уменьшение занимаемого пространства на плате при упрощении конструкции Параметры изделия Напряжение питания [В]: 2,7 - 3,6 Интерфейс: I2C - VDD Программируемый: Усиление, время интеграции, прерывание Макс. Люкс: 40000 Диапазон температур [°C]: от -30 до 70 Корпуса: (6-контактный) CL, FN, CS, T Примечание: Не рекомендуется для новых разработок. См. семейство устройств TSL2572x. Общее описание TSL2561 - это светоцифровой преобразователь, который преобразует интенсивность света в цифровой сигнал на выходе, способный работать с интерфейсом I2C. Каждое устройство объединяет один широкополосный фотодиод (видимый плюс инфракрасный) и один инфракрасный фотодиод на одной КМОП интегральной схеме, способной обеспечить почти фотопический отклик в эффективном 20-битном динамическом диапазоне (разрешение 16 бит). Два интегрирующих АЦП преобразуют токи фотодиодов в цифровой выход, который представляет собой освещенность, измеренную на каждом канале. Этот цифровой выход может быть введен в микропроцессор, где освещенность (уровень внешней освещенности) в люксах вычисляется по эмпирической формуле для приближения к реакции человеческого глаза. Устройство TSL2561 поддерживает традиционное прерывание по уровню, которое остается активным до тех пор, пока микропрограмма не снимет его.
