Гибкий шланг для пара Imawrap-C™

из силиконадля высокого давлениядля трансфера пациента

Обзор продукта

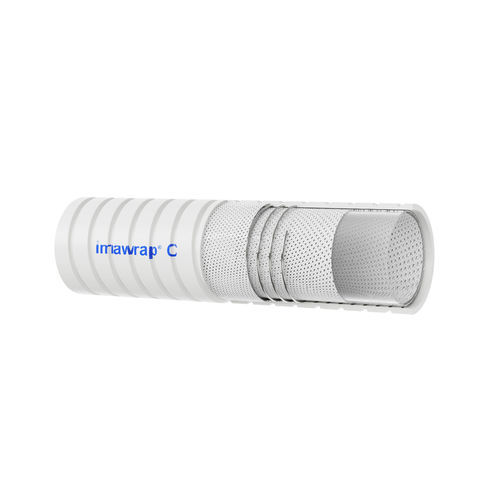

Imawrap-C™ представляет собой силиконовый рукав с внутренней гладкой поверхностью, вулканизированный платиной, усиленный спиральной проволокой SS316L и четырьмя слоями высококачественной полиэфирной ткани, с гофрированной силиконовой внешней оболочкой. Многослойное полиэфирное армирование повышает прочность на разрыв. Изделие предназначено для применения, где требуется высокая стойкость к перегибам и перенос перегретого пара под высоким давлением в фармацевтической и биотехнологической отраслях.

Применения

• Фармацевтическая переработка
• Переработка пищевых продуктов
• Применения с тензодатчиками (load cell)
• Передача CIP, WFI
• Перемещение сыпучих порошков
• Передача косметических составов и ультрачистой воды
• Передача пара при высоком давлении

Сертификации

• Доступны исследования E&L на основе Toxikon для внутренней оболочки
• Сертификация NSF-51 для смоляной оболочки
• Соответствует стандарту пищевой безопасности США US FDA 21 CFR 177.2600
• Соответствует USP Class VI
• Соответствует ISO 10993-1
• RoHS; не содержит фталатов / бисфенолов / летучих пластификаторов; сертификация TSE / BSE
• Сертификат отсутствия материалов животного происхождения
• Регистрационный номер USFDA DMF #26201
• Полный пакет валидации доступен по запросу

Ключевые особенности

• Высокий рабочий предел давления обеспечивает безопасную перекачку материалов
• Разработан для применений с высоким вакуумом
• Отличная гибкость и сопротивление перегибам
• Трассируемость по партиям
• Температурный диапазон: -55 °C до 220 °C
• Доступен с фланцевыми насадками SS316L tri-clover
• Стерилизуемый автоклавом, CIP и SIP; совместим с окисью этилена и гамма-излучением

Стандартные размеры (каталог)
# | CATALOGUE NO. | SIZE IN MM (ID x OD) | SIZE IN INCH (ID) | MAX WORKING PRESSURE (IN BAR) @ 27°C | MIN BURST PRESSURE (IN BAR) @ 27°C | MIN BEND RADIUS IN (MM) | VACUUM Hg @ 70°F/27°C (IN MM)
1 | 1222WP | 12 x 22 | ½” | 16 | 34 | 40 | FULL
2 | 1628WP | 16 x 28 | 5/8” | 14 | 34 | 50 | FULL
3 | 1930WP | 19 x 30 | ¾” | 13 | 34 | 60 | FULL
4 | 2538WP | 25 x 38 | 1” | 10.5 | 32 | 90 | FULL
5 | 3246WP | 32 x 46 | 1¼” | 10 | 32 | 90 | 500
6 | 3852WP | 38 x 52 | 1½” | 9.5 | 30 | 110 | 400
7 | 5064WP | 50 x 64 | 2” | 8 | 30 | C/P | 300
8 | 6478WP | 64 x 78 | 2½” | 6.5 | 25 | C/P | C/P
9 | 7590WP | 75 x 90 | 3” | 5 | 20 | C/P | C/P

Характеристики / технические спецификации

• Внутренняя оболочка: силикон, вулканизированный платиной (внутренняя поверхность гладкая)
• Армирование: спиральная проволока SS316L
• Обмотка усиления: 4 слоя высококачественной полиэфирной ткани
• Внешняя оболочка: гофрированная силиконовая крышка
• Температурный диапазон: -55 °C до 220 °C
• Типичные методы стерилизации: автоклав, CIP, SIP, окись этилена, гамма-излучение
• Доступные концевая фурнитура: опция фланцев tri-clover из SS316L
• Трассируемость: отслеживание по партиям
• Соответствие: US FDA 21 CFR 177.2600, USP Class VI, ISO 10993-1, NSF-51 для смоляной оболочки, RoHS и отсутствие указанных вредных пластификаторов
• Предназначенные применения: передача пара высокого давления, фармацевтика, биотехнологии, пищевая промышленность, ультрачистая вода, CIP/WFI, передача сыпучих порошков, приложения с тензодатчиками
