Гибкий шланг для кислоты Imaweld®

для жидкости высокой степени чистотыиз TPEиз полиэстера

Обзор продукта

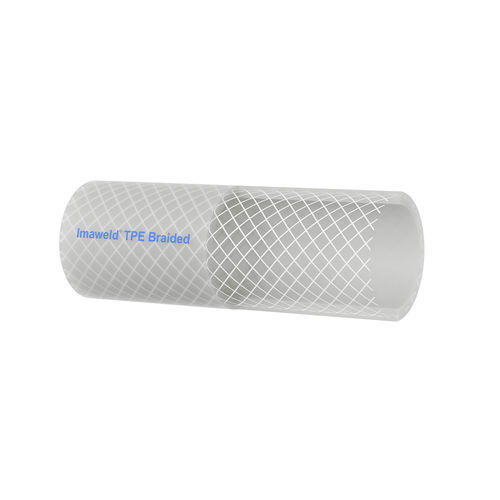

Imaweld® Плетеная трубка из TPE — это плетеная трубка из термопластичного эластомера, разработанная для биофармацевтических и медицинских приложений по передаче жидкостей, где требуется усиленная трубка для обеспечения повышенной прочности при давлении и устойчивости к разрыву по сравнению с неармированными термопластичными трубками. Изготовлена и упакована в чистой зоне ISO класса 7 по рецептуре без компонентов животного происхождения (ADCF). Плетение из полиэстера обеспечивает механическое усиление и контроль расширения.

Характеристики

• Доступны различные конструкции плетения TPE и широкий диапазон внутренних и наружных диаметров для соответствия технологическим требованиям
• Производственный процесс полностью выполняется в чистой зоне ISO класса 7 с контролируемыми процедурами от сырья до готового изделия

Соответствие и сертификаты

• ISO 10993-5 (цитотоксичность, in vitro)
• ISO 10993-3 (генотоксичность)
• ISO 10993-4 (гемолиз)
• ISO 10993-11 (системная токсичность, in vivo)
• USP Class VI
• USP 87
• FDA 21 CFR 177.2600
• Не содержит фталатов
• Соответствует ROHS
• Доступно исследование Extractable & Leachable

Ключевые особенности

• Материалы и процессы биофармацевтического класса
• Более высокое рабочее давление и стойкость к разрушению по сравнению с не плетеными термопластичными трубками
• Очень гибкая, с улучшенным минимальным радиусом изгиба
• Автоклавируемая и пригодна для гамма-стерилизации
• Рабочий температурный диапазон: -40°C до 135°C
• Устойчива к перегибам (kink resistant)
• Отличная стойкость к кислотам и щелочам
• Доступен отчёт по исследованию Extractable BPOG
• Поддержка быстрой поставки
• Опция со средствами санитарного соединения Tri-Clover

Доступные стандартные размеры (таблица)
# | PART NO. | ID in Inch (mm) | OD in Inch (mm) | Working Pressure (in Bar) | Minimum bend radius (in mm) | Coil length (in meter)
1 | 06-13-IWB | 0.237 (6) | 0.512 (13) | 7.58 | 38 | 25
2 | 09-16-IWB | 0.354 (9) | 0.63 (16) | 5.5 | 63.5 | 25
3 | 12-20-IWB | 0.472 (12) | 0.787 (20) | 8.96 | 76 | 25
4 | 16-24-IWB | 0.629 (16) | 0.944 (24) | 7.58 | 100 | 15
5 | 19-29-IWB | 0.748 (19) | 1.106 (27) | 7.58 | 140 | 15

Технические характеристики

• Brand: Imaweld®
• Семейство продуктов: Плетеная трубка TPE
• Материал: Термопластичный эластомер (TPE) с полиэфирной плетеной арматурой
• Производство в чистой зоне: ISO класс 7
• Смола: Без компонентов животного происхождения (ADCF)
• Биосовместимость и регуляторика: серия ISO 10993, USP Class VI, USP 87, FDA 21 CFR 177.2600
• Не содержит фталатов и соответствует ROHS
• Стерилизация: Автоклавируется и пригодна для гамма-стерилизации
• Температурный диапазон: -40°C до 135°C
• Свойства: Очень гибкая, улучшенный радиус изгиба, более высокая прочность при разрыве vs не плетеных трубок, устойчива к перегибам, отличная стойкость к кислотам и щелочам
• Доступные фитинги: опция санитарного соединения Tri-Clover
• Доступные длины бобин и номера деталей: см. таблицу стандартных размеров выше
