Гибкий шланг для напитков Imawrap®

из силиконавысокое давлениедля трансфера пациента

Обзор продукта

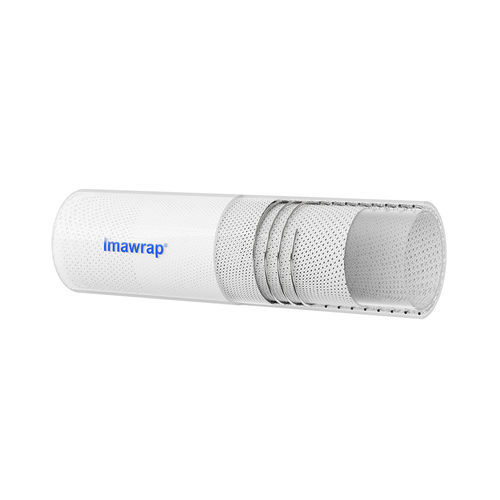

Imawrap® — это мандрел-намотанный всасывающий шланг из платин-отвержденного силикона, усиленный 4 слоями полиэфирной ткани и спиральной проволокой SS 316. Разработан для высоко-давления передачи полужидких и жидких сред, подходит для биофармы, фармацевтики, пищевой промышленности, напитков и косметики, обеспечивает небольшой радиус изгиба для компактной установки.

Производство и материалы
Изготавливается в чистой зоне ISO класса 7. Внутренний слой выполнен из низковолатильной платин-отвержденной силиконовой смолы, протестированной на извлекаемые вещества (TOXIKON base E&L) и соответствующей требованиям NSF-51 для пищевых смол. Внешние слои могут быть цветовой маркировкой для предотвращения перекрестного загрязнения.

Доступность и фитинги
Поставляется по желаемой длине, с или без SS 316L трикламп, BSP и других стандартных фитингов. Подходит для высоконапорной передачи жидкости и вакуумных применений.

Применения

• Биофармацевтические технологические линии
• Фармацевтическое производство
• Вакуумные транспортные системы
• Линии питания и возврата биореакторов
• Производство косметики, пищевых продуктов и напитков

Сертификации

• Доступны результаты исследований TOXIKON base E&L для внутреннего слоя
• Сертификация NSF-51 для смолы внутреннего слоя
• Соответствует требованиям US FDA 21 CFR 177.2600 (контакт с пищей)
• Соответствует USP Class VI
• Соответствует ISO 10993
• Соответствует RoHS (без ограниченных тяжелых металлов)
• Не содержит фталатов / бисфенолов / летучих пластификаторов
• Сертификация TSE/BSE (без материалов животного происхождения)

Ключевые характеристики

• Гибкий, с небольшим радиусом изгиба для компактной прокладки
• Доступные размеры от 1/4" до 6" диаметра (стандартные размеры указаны ниже)
• Низковолатильный платин-отвержденный силикон
• Внутренний слой из силиконовой смолы, одобренной NSF-51
• Подходит для вакуумных условий
• Конструкция устойчива к заломам
• Диапазон рабочих температур: -80°C до +180°C
• Стерилизуемый в автоклаве; совместим с CIP & SIP
• Цветовая маркировка на заказ для предотвращения перекрестного загрязнения
• Без запаха и вкуса
• Соответствует FDA 21 CFR, USP Class VI и Европейской фармакопее 3.1.9

Стандартные размеры (таблица)
# | PART NO. | РАЗМЕР В ММ (ID x OD) | РАЗМЕР В ДЮЙМАХ (ID) | МАКС РАБОЧЕЕ ДАВЛЕНИЕ (БАР) @ 27°C | МИН РАЗРУШИТЕЛЬНОЕ ДАВЛЕНИЕ (БАР) @ 27°C | РАДИУС ИЗГИБА (ММ) | ВАКУУМ Hg @ 27°C (ММ)
1 | 0613WP | 6 x 13 | 1/4" | 18.5 | 38 | 60 | 760
2 | 0916WP | 9 x 16 | 11/32" | 18.0 | 38 | 70 | 760
3 | 1220WP | 12 x 20 | 1/2" | 16.0 | 34.0 | 80 | 760
4 | 1624WP | 16 x 24 | 5/8" | 14.0 | 34 | 90 | 760
5 | 1927WP | 19 x 27 | 3/4" | 12.0 | 34.0 | 100 | 760
6 | 2535WP | 25 x 35 | 1" | 10.5 | 32.0 | 120 | 760
7 | 3242WP | 32 x 42 | 1 1/4" | 10.0 | 32.0 | 180 | 500
8 | 3850WP | 38 x 50 | 1 1/2" | 10.0 | 30.0 | 220 | 400
9 | 5062WP | 50 x 62 | 2" | 8.0 | 24.0 | 300 | 300
10 | 6476WP | 64 x 76 | 2 1/2" | 6.0 | 18.0 | 350 | C/P
11 | 7587WP | 75 x 87 | 3" | 5.0 | 15.0 | C/P | C/P
12 | 100112WP | 100 x 112 | 4" | 5.0 | 15.0 | C/P | C/P

Технические характеристики

• Название продукта: Imawrap®
• Конструкция: мандрел-намотанный шланг из платин-отвержденного силикона
• Усиление: 4 слоя полиэфирной ткани + спиральная проволока SS 316
• Внутренний слой: платин-отвержденная силиконовая смола (NSF-51), extractables протестированы
• Производственная среда: чистая зона ISO класса 7
• Температурный диапазон: -80°C до +180°C
• Стерилизация: автоклавирование; подходит для CIP & SIP
• Доступные фитинги: SS 316L трикламп, BSP и другие стандартные фитинги
• Диапазон размеров: от 1/4" до 6" диаметра (стандартные размеры указаны выше)
• Предназначение: передача жидкостей под высоким давлением и вакуумные приложения
• Соответствие: FDA 21 CFR 177.2600, USP Class VI, ISO 10993, RoHS
• Особенности: низковолатильный силикон, устойчивость к заломам, без запаха и вкуса, настраиваемая цветовая маркировка
