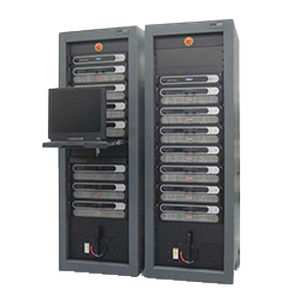

Продукт: Эмулятор солнечной панели (SAS)
Описание: Фотовольтаическая эмуляция

Обзор
Солнечная панель космического аппарата подвергается большим температурным колебаниям, изменяющемуся инсоляционному облучению, механическим изменениям и старению, что существенно влияет на её краткосрочные и долгосрочные характеристики. Для наземного тестирования энергетической среды аппарата симулятор солнечной панели воспроизводит все возможные выходные характеристики массива на основе широкого набора входных условий, включая орбитальное вращение, спин, выравнивание оси, события затмений, режимы начала и конца срока службы. SAS предоставляет программируемое управление всеми параметрами, формирующими I/V-кривую солнечной ячейки, что обеспечивает точную имитацию солнечных панелей в различных космических условиях и всестороннюю проверку бортовых энергетических систем и связанной электроники.

Каждый эмулятор солнечной панели представляет собой полностью интегрированную «под ключ» систему с графическим интерфейсом Windows и программным обеспечением для управления аппаратурой. При интеграции в тестовую систему заказчика по стандартному Ethernet или опциональному GPIB с использованием команд в формате SCPI устройство может управляться удалённо и адресоваться как единое устройство. Стандартно предусмотрены дискретные аппаратные системы защиты, включая подсистемы, способные отключать питание на выходе SAS менее чем за 10 микросекунд. Каждая строка SAS снабжена электронным автоматом и релейным разъединителем, что локализует неисправности и минимизирует нарушения. Поставки SAS варьировались от настольных 2-канальных НИОКР-установок до систем, способных одновременно управлять двумя 64-канальными SAS. Системы могут быть настроены с использованием стандартного модульного подхода для удовлетворения специальных требований.

Особенности и преимущества

• Режим spin для имитации вращающегося спутника.
• Расширенный режим затмения для программирования событий затмения с полным контролем параметров V–I кривой и времён удержания.
• Работает с последовательными шунтирующими регуляторами и трекерами максимальной мощности (MPPT).
• Множественные резервные уровни OVP/OIP и защита шины от перенапряжения.
• Аппаратная система отключения и дискретная защита, обеспечивающая удаление питания <10 микросекунд.
• Полный контроль поведения I/V посредством технологии Fast Profiling Current Source (FPCS).
• Непараметрический режим для программирования уникальных для приложения I/V-кривых.
• Модули FPCS могут быть сконфигурированы последовательно или параллельно для моделирования больших сегментов массива; несколько мастер-систем SAS можно соединять для создания очень крупных SAS-систем.
• Разъёмы выхода по спецификации клиента.

Технические характеристики

• FPCS (Fast Profiling Current Source) обеспечивает программируемое управление всеми четырьмя параметрами, необходимыми для независимого управления характеристической I/V-диодной выходной кривой для каждого канала.
• Доступен непараметрический режим для программирования пользовательских I/V-кривых.
• Каждый канал FPCS обеспечивает 450 Вт или 500 Вт мощности.
• Два канала размещены в одном шасси 5-1/4" (форм-фактор два канала на шасси).
• Каждый модуль FPCS может моделировать одну или две строки массива; модули могут быть соединены последовательно или параллельно для моделирования более крупных сегментов.
• Напряжение холостого хода и ток короткого замыкания масштабируемы в соответствии с требованиями заказчика.
• Удалённое управление через стандартный Ethernet; опциональный интерфейс GPIB; управление с помощью команд формата SCPI.
• Дискретная аппаратная защита: электронный автомат и релейное отключение на каждую строку; подсистемы, способные убрать выходную мощность менее чем за 10 микросекунд.
• Системы варьируются от настольных 2-канальных НИОКР-установок до крупных многоканальных конфигураций (например, системы, управляющие двумя 64-канальными SAS).
• Спроектировано для работы в области колена I/V-кривой; быстрая профилирующая источник тока обеспечивает точную имитацию реальной мощности солнечных массивов.
