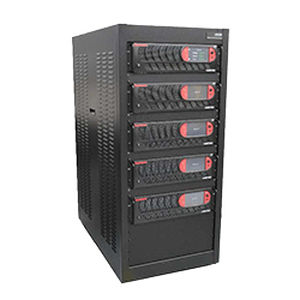

Источник электропитания для монтажа в стойку HPX

DCдля использования в промышленностидля автоматической системы

Обзор
Серия HPX — это мощный DC-источник, предназначенный для рынков и применений с жесткими требованиями к тестированию. Он обеспечивает гибкое, низкошумное питание в стойке на колесах. Серия HPX предлагает быструю и точную программируемость и продвинутые функции в компактном исполнении.

Ключевые данные
Модель: HPX Series
Напряжение: 10V - 1000V
Ток: 45A - 6000A
Мощность: 36kW - 240kW
Описание: Расширяемая программируемая DC-система высокой мощности

Основные характеристики

• Конфигурируемая высокая мощность для выполнения текущих и будущих требований тестирования
• Экономичное системное питание с точностью, сопоставимой с индивидуальными решениями
• Разработан для различных рынков и требовательных спецификаций тестирования

Преимущества модульной архитектуры

• Система продолжает работать, если один из блоков питания выходит из строя
• Модульность обеспечивает более эффективное обслуживание и стратегию запасных частей на уровне блоков
• Интеллектуальное управление поддерживает сложную последовательность и режим постоянной мощности (независимые настройки макс. напряжения, тока и мощности) с сохранением/восстановлением настроек
• Гибкое управление: ручное управление на передней панели, изолированный аналоговый вход, RS232, Ethernet (LXI) и опциональный интерфейс IEEE-488

Продвинутые функции

• Высокая плотность DC-мощности: до 150 кВт в одноотсекном шкафу; до 240 кВт в двухотсекном
• Быстрая переходная реакция нагрузки для защиты от нежелательных отклонений напряжения
• Высокая скорость нарастания (slew rate) с выдающимися временами нарастания/спада для критичных по скорости приложений
• Низкая пульсация, подходящая для чувствительных применений
• Низкий уровень слышимого шума благодаря вентиляторам с переменной скоростью, управляемой по температуре
• Высокая точность: встроенные измерения напряжения/тока без необходимости внешних DMM
• Модульная архитектура упрощает запасные части и обслуживание

Эксплуатационные и защитные функции

• Автоматическое переключение CV/CC с защитой от опасных отказов
• Блокировка Remote Shutdown (S/D) для дистанционного отключения выхода в опасных условиях
• Внешние опции аналогового программирования для расширенного управления
• Remote Sense для компенсации падения напряжения на линиях
• FET-основанная высокочастотная коммутационная технология для точности, превосходной переходной реакции и низкого шума в меньшем корпусе

Рынки и применения
Телекоммуникации и IT — Верификация и тестирование лазерных диодов
Промышленная автоматизация и управление процессами — Инверторы PV, топливные элементы и НИОКР в области возобновляемой энергии
Магниты, RF-усилители и управление пучком — Аэрокосмические и спутниковые испытания
Питание нагревателей — Очистка и подготовка воды
Тестирование батарей, ультраконденсаторов и систем накопления энергии — Полупроводниковая обработка
Исследование материалов — Газовые, химические, нефтяные и коммунальные предприятия
Гальваника, распыление и покрытие — EOL-тесты, QC и инспекция
Валидация электрических компонентов — ATE для обороны, военных и аэрокосмических применений
Burn-in и безоператорные тесты — Тесты на соответствие
Тестирование автомобильных компонентов, ECU и HIL — Различные автомобильные тестовые приложения

Модель / Опции (сводка)
Опции входного напряжения:
C (Опционально): 208/230 V (187–253 Vac)
D (Опционально): 380/400 V (342–440 Vac)
E (Стандарт): 440/480 V (396–528 Vac)

Опции дистанционного управления и панели:
1C: Без дополнительных опций (Ethernet и RS232C в стандартной комплектации)
2F: IEEE-488.2
2G: Изолированное аналоговое управление
2H: Вводной автоматический выключатель AC с панелью EPO < 125 A/фазу
2I: Вводной автоматический выключатель AC с панелью EPO < 250 A/фазу
2J: Вводной автоматический выключатель AC с панелью EPO < 400 A/фазу
2K: Вводной автоматический выключатель AC с панелью EPO < 600 A/фазу
3C: Изолированное аналоговое управление + вводной автоматический выключатель AC с панелью EPO
3E: IEEE-488.2 + изолированное аналоговое управление
3F: IEEE-488.2 + вводной автоматический выключатель AC с панелью EPO
4A: IEEE-488.2 + изолированное аналоговое управление + вводной автоматический выключатель AC с панелью EPO

Сертификация агентств (примеры)
00: Нет
UL: Сертификация UL/CSA NRTL
CE: Сертификация CE

Технические характеристики / Спецификации

• Серия: HPX Series
• Диапазон выходного напряжения: 10 V до 1000 V
• Диапазон выходного тока: 45 A до 6000 A
• Диапазон мощности: 36 kW до 240 kW
• Плотность мощности: до 150 kW (одна секция), до 240 kW (две секции)
• Интерфейсы управления: передняя панель, изолированный аналоговый вход, RS232 (стандарт), Ethernet (LXI) (стандарт), опционально IEEE-488
• Режимы: автоматическое переключение CV/CC; режим постоянной мощности
• Защита: Remote Shutdown (S/D) блокировка, защиты от опасных отказов
• Переходные характеристики: быстрая реакция на переходные нагрузки и высокая скорость изменения
• Шум и охлаждение: низкая пульсация, низкий слышимый шум с температурно-контролируемыми вентиляторами с переменной скоростью
• Точность измерений: встроенные измерения напряжения/тока без внешнего DMM
• Конструкция: модульная, FET-основанная высокочастотная коммутационная технология; стойки с колесами
