Обзор

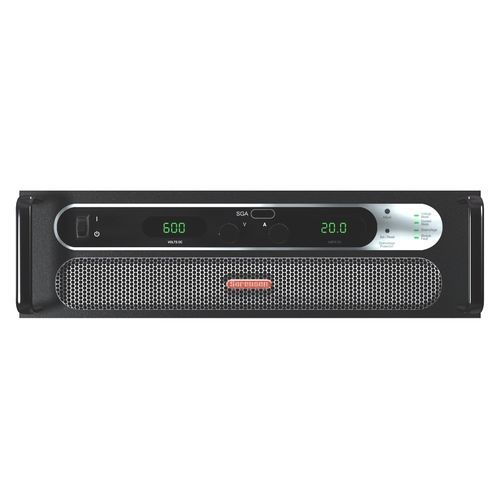

Модульные программируемые источники постоянного тока Sorensen SGA Series обеспечивают масштабируемую DC-мощность от одного шасси (4–30 кВт) до многокорпусных систем суммарной мощностью до 1,9 МВт. Архитектура использует 5 кВт блоки питания как строительные модули для гибкой конфигурации напряжения/тока; фронтальный воздухозабор обеспечивает высокую плотность установки в стойке и возможность штабелирования.

Ключевые характеристики (из таблицы обзора)

• Модель: SGA Series
• Диапазон напряжения: 10 В – 1000 В
• Диапазон тока: 5 A – 2400 A
• Мощность на шасси: 4 кВт – 30 кВт
• Размер модуля питания: 5 кВт на модуль
• Модулей на шасси: 1–6 (в зависимости от напряжения)
• Возможность параллелирования: до 1,9 МВт суммарно, до 32 500 A
• Высокая плотность мощности: до 15 кВт при 20 VDC в 3U корпусе
• Охлаждение/корпус: фронтальный воздухозабор для штабелируемой установки
• Опции управления/удаленного управления: аналоговый, IEEE-488.2 + RS-232, Ethernet/RS-232, изолированное аналоговое управление, комбинированные пакеты опций

Применения

• Burn-in
• Тесты на соответствие
• Исследования материалов
• Управление процессом
• Валидация продукта
• Автомобильная электроника
• Rackmount ATE системы
• Зарядка аккумуляторов

Особенности продукта и детали конструкции
SGA Series основана на модульном блоке питания 5 кВт, который может устанавливаться от 1 до 6 раз в шасси, обеспечивая 4–30 кВт на шасси в зависимости от выбора напряжения. Шасси могут быть параллелены для масштабирования мощности системы до 1,9 МВт, при этом параллельные блоки функционируют как единое питание с суммарным током. Фронтальный воздухозабор и компактные корпуса 3U/6U повышают плотность размещения в стойке и позволяют устанавливать блоки в штабель без бокового зазора.

Руководства, технические паспорта и ПО (доступные ресурсы)
Доступные материалы включают: руководство по эксплуатации SGA, руководство на японском, руководства по программированию Ethernet/IEEE/RS-232, технический паспорт SG Series, инфографику SGA vs SGX, драйверы LabVIEW, пакеты прошивки, виртуальные панели, утилиты Flash Wizard, GUI-пакеты и IVI-COM-обертки.

Опции и аксессуары (сводка)
Опции управления:

• A = Аналоговый

Опции входного напряжения:

• C = вход 187 / 242 VAC
• D = вход 342 / 440 VAC
• E = вход 396 / 528 VAC

Опции дистанционного управления и комбинированные пакеты:

• 0A = Без опций
• 1A = IEEE-488.2 + RS-232C
• 1C = Ethernet / RS-232
• 1D = Изолированное аналоговое управление
• 1E = Блокировки валов
• 2A = 1A + 1D
• 2G = 1A + 1E
• 2H = 1C + 1E
• 2J = 1D + 1E
• 3C = 1A + 1D + 1E
• 3G = 1C + 1D + 1E

Опции процесса и калибровки:

• AA = Без опций
• AB = Сертификат калибровки по ANSI / NCSL Z540-1 (включая данные испытаний)

Модификации и аксессуары (примеры):

• AJ = Передний пылевой фильтр - установлен на заводе (только 3U)
• CV = Вход AC 400 Hz @ 208 VAC (только 6U; STD на 3U)
• PF = Пассивная коррекция коэффициента мощности до 0,9 (для выбранных диапазонов напряжения)
• 890-453-03 = Кабель для параллелирования (для до 5 устройств)
• K550212-01 = Направляющие для 3U стойки (модели 5/10/15 kW)
• K550213-01 = Направляющие для 6U стойки (модели 20/25/30 kW)
• K550532-01 = Набор фильтра передней панели (установка на месте, 3U)
• 9550589-01 = Крышка входа AC (3U)

Примечания

• Модульная архитектура на базе 5 кВт обеспечивает гибкие конфигурации шасси и высокую суммарную мощность за счет параллелирования.
• Фронтальный воздухозабор и компактная упаковка обеспечивают высокую плотность размещения в стойке и возможность штабелирования.

Технические характеристики

• Название модели: SGA Series
• Диапазон напряжения: 10 В – 1000 В
• Диапазон тока: 5 A – 2400 A
• Мощность на шасси: 4 кВт – 30 кВт
• Размер модуля питания: 5 кВт на модуль
• Модулей на шасси: 1–6 (в зависимости от напряжения)
• Возможность параллелирования: до 1,9 МВт суммарно, до 32 500 A
• Высокая плотность мощности: до 15 кВт при 20 VDC в 3U
• Охлаждение/корпус: фронтальный воздухозабор, позволяющий штабелировать устройства без требуемого зазора
• Опции управления/удаленного управления: аналоговый, IEEE-488.2 + RS-232C, Ethernet/RS-232, изолированное аналоговое управление, комбинированные пакеты
• Опция процесса и калибровки: Сертификат калибровки по ANSI / NCSL Z540-1 (AB)
