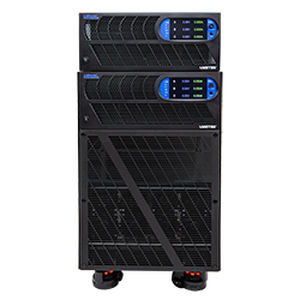

Настольный источник электропитания Ls-Lx

AC/ACмонофазовыйтрехфазовый

Обзор
Серия Ls-Lx представляет собой семейство программируемых источников переменного тока и анализаторов мощностью от 3 kVA до 18 kVA. Модели Ls — это улучшенная экономичная версия классической L Series с опциями генерации произвольных форм сигналов и измерения гармоник. Модели Lx объединяют гибкую AC-источник с интегрированным высокопроизводительным анализатором мощности для расширенных возможностей измерений и форм сигналов.

Краткое описание модели
Модель: Ls-Lx Series
Диапазон напряжения: 0–312 V (линия–нейтраль стандартно)
Ток: до 50 A (в зависимости от модели)
Мощность: 3 kVA–18 kVA (один корпус до 6 kVA; многокорпусные системы до 18 kVA)

Ls Series

• Улучшенная экономичная версия California Instruments L Series.
• Доступны однофазные (-1) и трехфазные (-3) конфигурации.
• Мощность одного корпуса до 6 kVA; возможно объединение корпусов до 18 kVA.
• Микропроцессорное управление с клавиатурой на передней панели и подсвеченным буквенно-цифровым ЖК-дисплеем.
• Аналоговые органы управления для динамического изменения напряжения и частоты.
• Опции: генерация произвольных форм, измерение гармоник, прошивки DO-160 или MIL-STD-704.
• Стандартные удаленные интерфейсы: USB и RS232C; GPIB и LAN — опционально.

Lx Series

• Микропроцессорное управление с упрощенной передней панелью и аналоговыми регуляторами изменения параметров.
• Точное регулирование выхода и высокая способность к работе при больших нагрузках.
• Встроенный анализатор мощности для анализа гармоник напряжения и тока и захвата форм сигналов.
• Поддержка генерации произвольных форм и расширенных измерений гармоник через опции.
• Стандартные интерфейсы: IEEE-488 (GPIB) и RS232C; поддержка команд SCPI для удаленного программирования.
• Доступны опции прошивок для авиационных/оборонных тестов (DO-160, MIL-STD-704).

Функции и преимущества
Ключевые особенности - Ls Series

• Обратная совместимость с функциями и шиной серии L.
• Режимы однофазный и трехфазный, подходят для промышленных и авиационных применений.
• Масштабируемая мощность через многокорпусные конфигурации.
• Программирование переходных процессов для моделирования нарушений сетевого питания.
• Встроенные измерения: напряжение, ток, мощность и базовые параметры формы сигнала.
• Опциональные расширенные функции: генератор произвольных форм, анализ гармоник, интерфейс GPIB.
• Интерфейсы: USB и RS232C в стандарте; GPIB и LAN опционально.

Ключевые особенности - Lx Series

• Совместимость с HP6834B и iL Series в режиме наследия при применимости.
• Режимы одно/трехфазный для испытательных стендов и интеграции в системы.
• Многокорпусные системы обеспечивают большую суммарную мощность (до ~17,3 kVA в зависимости от конфигурации).
• Генератор произвольных форм для тестирования гармоник и устойчивости к искажениям.
• Встроенный анализатор мощности для детального анализа гармоник и временных сигналов.
• Стандартные интерфейсы: IEEE-488, USB и RS232 для удаленного управления и интеграции ATE.

Детали функций - Ls Series

• Обратная совместимость: функциональная и шина-совместимость с CI L Series; синтаксис APE доступен через опцию -GPIB.
• Применения: точное регулирование, высокая способность по току нагрузки, режимы multi/single phase, доступные опции для авиа/оборонного использования.
• Программирование переходных процессов: программируемые списки шагов по напряжению/частоте/фазе/форме сигнала; выполнение с передней панели или через GUI.
• Стандартные измерения: частота, фаза, Vrms, Irms, пиковый ток, коэффициент пульсаций, активная/видимая мощность, cos φ.

Детали функций - Lx Series

• Система измерений: оцифровка в реальном времени с буфером 4K сэмплов и DSP для RMS, мощности и извлечения FFT гармоник (до 50 гармоник, фундаментальные частоты до 250 Hz).
• Генерация форм сигналов: синус, обрезанный синус и пользовательские произвольные формы; определение гармоник до 50 компонент через GUI (сохранение в энергонезависимой памяти).
• Продвинутые функции измерения: амплитудно/фазовые гармоники напряжения и тока, THD, захват временных сигналов; данные можно отображать, сохранять и передавать через GUI или шину.
• Диагностика: встроенный самотест с отчетом об ошибке.

Windows графический интерфейс (GUI)

• Софт-фронтпанель для управления с ПК.
• Функции GUI: полное управление параметрами выхода; создание/запуск/сохранение/печать программ переходных процессов; измерение и логирование стандартных и расширенных параметров.
• С опцией -ADV: генерация/сохранение гармонических и произвольных форм, захват и отображение напряжения/тока и гармонических данных.

Примечания
О завершении производства (EOL) объявлено 28 февраля 2023 г.; Last Time Buy до 30 сентября 2023 г. Рекомендуемая заменяющая семейство: Asterion AC Single & Three Phase (в зависимости от модели/конфигурации).

Опции выходов

• -AX: вспомогательные выходы 26 VAC, 5 VAC; ограничивает верхнюю частоту до 800 Hz.
• -HV: диапазон выходов 156/312 V.
• -EHV: диапазон выходов 200/400 V.
• -HF: расширяет верхний предел по частоте (проверяйте таблицу совместимости).
• -LF: ограничивает выходную частоту до 500 Hz.
• -FC: изменяет контроль частоты до ±0,25%.

Опции контроллера

• -ADV: расширенный набор функций (генерация произвольных форм, анализ гармоник).
• -EXS: внешняя синхронизация.
• -GPIB: интерфейс IEEE-488 и язык программирования APE.
• -LAN: Ethernet-интерфейс.
• -MB: multi-box контроллер для вспомогательных корпусов.
• -MODE: добавляет выбор режимов фаз для моделей -3.
• -L22 / -LKM / -LKS / -LNS: блокирующие ручки, часы/блокировка мастер/вспомогательный, синхронизация линии.

Опции авиационных тестовых рутин

• -ABD / -AMD / -A350 / -AIRB: пакеты тестов Airbus и комбинации (требуют -ADV и ПО для ПК).
• -704 / -704F: варианты прошивок MIL-STD-704.
• -160: RTCA/DO-160D (раздел 16) и связанные прошивки.

Опции шкафа
Префикс C: шкафная система 19" установлена и предварительно проводна.

Примечания по совместимости
Совместимость опций зависит от конфигурации модели; уточняйте заводскую документацию для совместимости HF, LF, HV, EHV и многокорпусных систем.

Комплект поставки
Руководство пользователя/программирования на CD-ROM, программное обеспечение и последовательный кабель RS232C.

Технические характеристики

• Название серии: Ls-Lx Series.
• Варианты: Ls Series и Lx Series, однофазные и трехфазные модели.
• Диапазон напряжения: 0–312 V LN стандарт; опционные диапазоны и линейные максимумы для 3-фазных моделей с -HV/-EHV.
• Ток: 0–50 A в зависимости от модели.
• Мощность: 3–18 kVA (одиночный корпус до 6 kVA; многокорпусные до 17–18 kVA в зависимости от модели).
• Возможности формы волны: синус, обрезанный синус, прямоугольник, гармоники и произвольные пользовательские формы (с опцией -ADV).
• Измерения: частота, фаза, Vrms, Irms, пик тока, коэффициент пульсаций, активная/видимая мощность, коэффициент мощности; Lx добавляет расширенный анализ гармоник.
• Анализ гармоник: до 50 гармоник (с расширенными опциями) для фундаментальных частот до 250 Hz.
• Генерация переходных процессов: программируемые списки шагов и библиотеки GUI.
• Интерфейсы: USB & RS232C стандарт; IEEE-488 (GPIB) и LAN опционально/стандарт в зависимости от модели.
• Удаленное управление: поддержка SCPI (Lx) и синтаксис APE для наследственной совместимости (Ls с -GPIB).
• Диагностика: самотест с отчетом об ошибке.
• ПО: Windows GUI для управления, генерации форм, программирования переходных процессов и логирования данных.
• Опции авиа/обороны: DO-160, MIL-STD-704, специализированные пакеты для Airbus/Boeing.
