Обзор

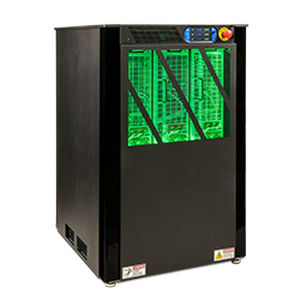

California Instruments Sequoia Series — это мощный, прецизионный программируемый регенеративный AC‑симулятор сети, сочетающий SiC‑архитектуру силовой коммутации с четырехквадрантной двунаправленной работой в напольном шасси. Он разработан для моделирования условий и возмущений сети по всему миру при испытаниях инверторов, ИБП, V2G‑систем, ветроэнергетики, авионики и для тестов на соответствие требованиям.

Краткое описание продукта (таблица)
Модель: Sequoia Series
Напряжение: 0 - 333VAC
Ток: 0 - 3 000 A/фаза
Мощность: 15 kVA - 1,08 MVA
Описание: Прецизионный программируемый регенеративный симулятор сети

Функции и возможности

• Двойные диапазоны напряжения для испытаний на перенапряжение в системах на базе 480 V
• Настройки прибора для быстрого восстановления заданного состояния
• Временное разрешение 500 µS для переходных процессов
• Включено программное обеспечение Virtual Panels
• Программирование нелинейных форм тока в режиме нагрузки
• Координация фаз между несколькими блоками (LKM/LKS)
• Аналоговые управления, подходящие для PHIL и модуляционных тестов
• Trigger In & Out для координации с внешними системами
• Обширная встроенная диагностика
• Цифровые входы/выходы, включая RS232, USB, Ethernet (GPIB опционно)
• Интуитивно понятный 5" цветной дисплей
• Автоматическое параллелирование для конфигураций с несколькими шасси
• Отдельные клеммные блоки для однофазных и трехфазных AC‑выходов

Простая эксплуатация
Sequoia Series может полностью управляться с передней панели через меню на цветном сенсорном дисплее. Предоставляются интерфейсы удаленного управления USB и LAN и драйверы приборов для интеграции с автоматизированными испытательными системами. Программируемый генератор произвольных форм позволяет генерировать прикладные формы сигналов, выполнять временные и частотные измерения и захватывать реальные формы напряжения/тока.

Конфигурации
Sequoia Series предлагает пять конфигураций в одном шасси: 15 kVA, 22.5 kVA, 30 kVA, 45 kVA и 90 kVA. Для более высоких потребностей в мощности доступны многокорпусные (multi‑cabinet) модели с возможностью гибкой перенастройки (функция Reflex).

Выбор диапазонов напряжения
Стандартные двойные диапазоны: 0–166 V и 0–333 V линa‑нейтраль (прямое подключение). Максимальная трехфазная выходная способность: 287 VAC и 576 VAC линия‑к‑линии соответственно. Опционные трансформаторно‑связанные диапазоны доступны до 715 V L‑N и 1 238 V L‑L. Доступна пользовательская опция XVC для нестандартных применений.

Высокий коэффициент пиковой формы (crest factor)
Поддерживает нагрузки с высоким crest‑factor для управления сложными нелинейными нагрузками. Пример: SQ30 имеет рейтинг crest‑factor 4.5 и может обеспечивать до 300 A повторяющегося пикового тока (диапазон 166 V AC) на фазу для трехфазных нагрузок; см. модельные спецификации для значений пикового тока.

Удалённое управление
Стандартные интерфейсы: RS232C, USB и LAN; IEEE‑488 (GPIB) — опция. Прибор использует протокол команд SCPI для программирования.

Hardware‑in‑the‑Loop (PHIL)
Функция External Drive (‑EXTD) позволяет внешнее аналоговое управление источником в режиме AC, превращая источник в широкополосный усилитель. Типичные PHIL‑приложения включают моделирование электростанций, гибридных транспортных средств и моделирование возобновляемых источников энергии; комбинированные PHIL‑решения могут достигать суммарных задержек порядка ~100 µS.

Регенеративный электронный режим нагрузки AC/DC (опция)
Опциональный программируемый регенеративный электронный режим нагрузки AC/DC предоставляет точную симуляцию нелинейных нагрузок (включая высокий crest‑factor и нагрузки с переменным коэффициентом мощности) и может регенерировать энергию обратно в сеть. Поддерживаемые режимы: постоянная мощность, постоянный ток и RLC.

Применения для тестирования

• Тестирование оборудования кондиционирования мощности
• Испытания сетево‑интерактивной «зеленой» энергии и распределенной генерации
• Тестирование авионики и корабельной электроники
• Тесты на соответствие нормативным требованиям
• Тестирование зарядных устройств для электромобилей (EVSE, V2G)
• Тестеры производственных линий
• Продвинутая симуляция и тестирование возобновляемой энергетики
• Испытания по IEEE 1547
• Тестирование двигателей

Технические характеристики

• Обозначение модели: Sequoia Series
• Напряжение (стандарт L‑N): 0 – 166 V и 0 – 333 V (двойной диапазон)
• Максимальные трехфазные выходы (стандарт): 287 VAC и 576 VAC линия‑к‑линии
• Опционные трансформаторно‑связанные диапазоны: до 715 V L‑N и 1 238 V L‑L
• Ток: 0 – 3 000 A на фазу (в зависимости от модели)
• Диапазон мощности: 15 kVA – 1,08 MVA
• Конфигурации одного шасси: 15 kVA, 22.5 kVA, 30 kVA, 45 kVA, 90 kVA; доступны многокорпусные конфигурации
• Разрешение по времени для переходных процессов: 500 µS
• Поддержка crest‑factor: напр. SQ30 с crest‑factor 4.5 (пиковые повторяющиеся токи зависят от модели)
• Фронт‑панель: 5" цветной сенсорный дисплей
• Связь: RS232C, USB, LAN; IEEE‑488 (GPIB) опционально; протокол команд SCPI
• Опции: External Drive (‑EXTD) для PHIL, регенеративный электронный режим нагрузки AC/DC (Постоянная мощность/Постоянный ток/RLC), пользовательская опция XVC
• Диагностика: обширная встроенная диагностика; настройки прибора для быстрого восстановления состояния
• Управление: включена GUI Virtual Panels; мощные аналоговые контроли для PHIL/модуляционных тестов; trigger in/out для внешней координации
• Аппаратные особенности: авто‑параллелирование для multi‑chassis, отдельные клеммы для однофазных и трехфазных выходов
