Пробоотборная система для газов AWS-6020

сжатого воздухаточки росыдля SF6

Детали продукта

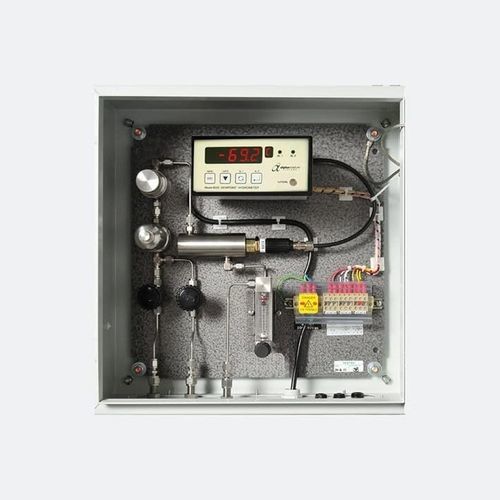

Система отбора проб AWS-6020 предназначена для измерения остаточной влажности в газах и общего отбора проб сжатого воздуха, позволяя датчику работать в оптимальных условиях отбора проб, защищая гигрометр от высокого давления и загрязнений, особенно в углеводородных средах. Заключенная в корпус с классом защиты IP66, система AWS-6020 интегрирует регулирование давления, фильтрацию, контроль потока, трехпортовый клапан выбора образца, держатель датчика, датчик точки росы и измеритель точки росы. С этой системой как датчик точки росы, так и измеритель защищены от воздействия окружающей среды. Системы отбора проб Alpha Moisture Systems предоставляют инженерные решения для извлечения и анализа репрезентативного образца технологического воздуха или газа, который затем либо выпускается в атмосферу, либо возвращается в процесс. Эта линейка была разработана на основе обширного опыта в промышленном анализе влажности. Все системы изготовлены из высококачественных компонентов для обеспечения долгосрочной производительности и надежности в сложных приложениях. Хотя доступна стандартная конфигурация, эта система отбора проб может быть настроена в соответствии с требованиями приложения.

Ключевые особенности

• Предназначена для отбора проб газа или общего сжатого воздуха
• Комбинирует регулирование давления, фильтрацию и контроль потока
• Позволяет датчику точки росы работать при атмосферном давлении
• Измеритель точки росы защищен от воздействия окружающей среды, когда он находится внутри корпуса
• Класс защиты IP66
• Настенное крепление
• Выбор компрессионных фитингов

Технические данные
Общие
Тип датчика/передатчика: Работает с передатчиками 4-20 мА или пассивным датчиком
Сертификаты: CE, UKCA
Документация: Руководство по эксплуатации, сертификат калибровки
Датчик
Диапазон точки росы: Диапазон точки росы устанавливается диапазоном выбранного передатчика датчика
Скорость потока образца: Идеально 2-5 литров/мин, Макс: 25 литров/мин
Механические
Размеры в мм (В x Ш x Г): 400 x 400 x 200 (прибл.)
Вес: Около 11,3 кг (20 фунтов)
Фитинги: Нержавеющая сталь
Класс защиты от атмосферных воздействий: IP66
Механическая гарантия: 12 месяцев в случае дефектных деталей или некачественного изготовления
Корпус: Нержавеющая сталь

Что в коробке?

• Система отбора проб AWS-6020
• Дисплей модели 6020 и взрывозащищенный датчик
• Руководство пользователя AWS-6020

Применение

• Аэрокосмическая промышленность: Портативные измерители точки росы имеют решающее значение в производстве авиационных деталей, требующих термообработки в вакуумной печи с использованием очень сухого аргона, и для проверки сухости защитного газа при сварке на головке горелки в соответствии со стандартами NADCAP.
• Производство HDPE: Используемые для точечной проверки влажности в горючих газах, таких как этилен, портативные измерители точки росы обеспечивают безопасность и эффективность в производстве полиэтилена, чтобы избежать снижения выхода из-за избыточной влажности.
• Литье под давлением: Портативные измерители точки росы используются для проверки сухости воздуха, циркулирующего через пластиковые гранулы, улучшая отделку поверхности, цвет и непрозрачность продуктов — увеличивая выход и снижая производственные затраты.
• Медицинские газы: Необходимы для обеспечения надежности и точности содержания влаги в системах воздуха больниц, портативные измерители точки росы помогают проводить непрерывный мониторинг и ежеквартальные точечные проверки, чтобы предотвратить рост микробов и потенциальные инфекции — соответствуют стандартам NHS HTM02.
• Специальные газы: Портативные измерители точки росы облегчают точные измерения влажности в калибровочных газах, минимизируя расход ценного продукта во время тестирования и обеспечивая соответствие спецификациям.
• Фармацевтика: Портативные измерители точки росы имеют решающее значение для точечных проверок инертных защитных газов в производстве лекарств и медицинских устройств, предотвращая рост микробов и обеспечивая необходимую сухость для процессов сублимационной сушки.
• Энергетика: Для регулярных точечных проверок водорода, используемого для охлаждения генераторов, портативные измерители точки росы помогают поддерживать эффективность и безопасность, гарантируя, что влажность ниже критических уровней, чтобы избежать конденсации.

Часто задаваемые вопросы

• Стандартная конфигурация включает: взрывозащищенный датчик с держателем датчика/ячейкой для образцов, регулятор давления (нагрев опционально), фильтрующий блок, индикатор потока и манометр (вход), манометр (выход) и все трубопроводы из высококачественной нержавеющей стали.
• Доступна настройка для сложных требований и специфических промышленных или экологических условий.
• Процедуры технического обслуживания зависят от условий применения; консультации предоставляются на этапе проектирования.
• Для наружных и горячих условий передатчик точки росы размещен в корпусе из нержавеющей стали с уплотнениями, и могут быть установлены вихревые охладители для контроля внутренней температуры.

Характеристики / Технические спецификации

• Тип датчика/передатчика: Работает с передатчиками 4-20 мА или пассивным датчиком
• Сертификаты: CE, UKCA
• Документация: Руководство по эксплуатации, сертификат калибровки
• Диапазон точки росы: Устанавливается диапазоном выбранного передатчика датчика
• Скорость потока образца: Идеально 2-5 литров/мин, Макс: 25 литров/мин
• Размеры (В x Ш x Г): 400 x 400 x 200 мм (прибл.)
• Вес: Около 11,3 кг (20 фунтов)
• Фитинги: Нержавеющая сталь
• Класс защиты от атмосферных воздействий: IP66
• Механическая гарантия: 12 месяцев (дефектные детали или некачественное изготовление)
• Корпус: Нержавеющая сталь
