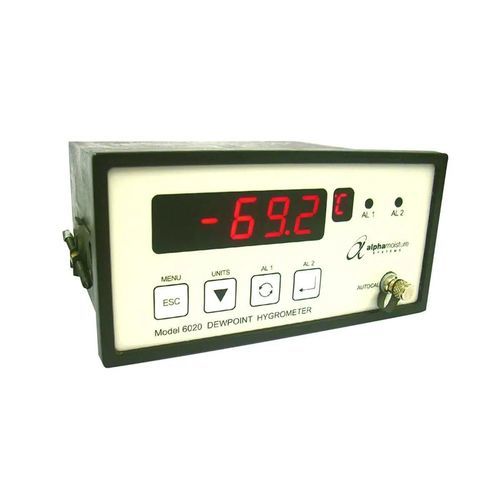

Цифровой датчик точки росы Model 6020

искробезопасныйпламестойкийвысокоточный

Обзор продукта Сложный одноканальный дисплей с панельным креплением, разработанный специально для интеграции с датчиком точки росы Alpha Moisture Systems. Модель 6020 в сочетании с датчиком точки росы образует высокоточную систему гигрометра точки росы, идеально подходящую для точного измерения следов влаги в технологических газах и сухом сжатом воздухе. Эта система обеспечивает долговременную стабильность, быстрый отклик и высокую чувствительность с точностью до точки росы ±2 °C (±3,6 °F). Разработанная для удобства оператора, модель 6020 оснащена уникальной автоматической калибровкой (AutoCal) и тремя функциями горячих клавиш, доступных с передней панели, что позволяет легко настроить точки срабатывания сигнализации, выбор устройства и ограничения доступа. Возможность подключения по RS485 позволяет пользователям легко настроить устройство для интеграции с компьютерными системами, обеспечивая цифровой выход для удаленного опроса данных. Каждая система калибруется на заводе и поставляется с сертификатом калибровки, прослеживаемым по национальным и международным стандартам влажности в Национальной физической лаборатории (NPL). Основные характеристики

• Выбираемые пользователем инженерные единицы: °C или °F точка росы, ppm(V), ppm(w), г/м³ или фунт/MMSCF, обеспечивая гибкость для удовлетворения различных потребностей и предпочтений в измерениях
• Полная совместимость с искробезопасными датчиками Alpha Moisture Systems для опасных зон, что позволяет безопасно использовать их на расстоянии до 1 км от дисплея без потери сигнала при использовании с барьером Зенера
• Разработано для установки в безопасных зонах, опционально доступен взрывозащищенный корпус Exd для использования в опасных средах, что обеспечивает универсальность и безопасность в различных промышленных приложениях
• Диапазоны точек росы доступны от -110 °C до +20 °C (от -166 °F до +68 °F), что обеспечивает пригодность для широкого спектра приложений
• Функция AutoCal (автоматическая калибровка), в паре с датчиком Alpha Moisture Systems, облегчает поддержание точности между лабораторными калибровками
• Включает встроенный калькулятор точки росы по давлению с предварительно загруженными данными для природного газа, что расширяет возможности использования системы для различных типов газа
• Два полностью программируемых сигнала тревоги с контактами реле 10А и светодиодными индикаторами состояния для эффективного мониторинга и оповещения
• Подключение коаксиального кабеля поддерживает расстояние до 1000 метров, обеспечивая гибкие возможности установки
• Связной портRS485 для прямого цифрового вывода, позволяющего осуществлять комплексное управление данными и их анализ
• Опциональные возможности внешней регистрации данных через RS485 на компьютере с ОС Windows для расширенного отслеживания и анализа данных

Технические данные Общие сведения Тип датчика/передатчика: Только дисплей - работает с отдельным датчиком Документация: Инструкция по эксплуатации Датчик Чувствительный элемент: Сверхвысокая емкость - тип оксида алюминия Диапазон точки росы: Общий диапазон от -110 °C до +20 °C (от -166 °F до +68 °F) по точке росы -от 110 °C до -20 °C (от -166 °F до -4 °F) точка росы -от 100 °C до 0 °C (от -148 °F до +32 °F) точка росы -точка росы от 80 °C до +20 °C (от -112 °F до +68 °F) Одобрения: CE, UKCA Автоматическая калибровка: Проверка и коррекция диапазона выполняются с помощью потенциометра на передней панели прибора. Заводская калибровка: Поставляется с сертификатом калибровки, прослеживаемым по национальным и международным стандартам влажности. Точность: ± 2 °C (±0,36 °F) точка росы Разрешение: 0.1 °C, 0,1 °F точки росы или 0,1 ppm(v) Повторяемость: Лучше, чем ±0,3 °C (±0,54 °F) точки росы Рабочая температура: от -20 °C до +50 °C (от -4 °F до +122 °F) Температура хранения: от -20 °C до +70 °C (от -4 °F до +158 °F) Время отклика: От мокрого к сухому: от -20 °C до -60 °C - менее 120 сек От сухого к мокрому: от -100 °C до -20 °C - менее 20 секунд Скорость потока пробы: Независимая от расхода, в идеале 2 - 5 л/мин. Максимум: 20 л/мин Гарантия на калибровку: 12 месяцев с даты отправки Электрические Электромагнитная совместимость (ЭМС): Иммунитет: Соответствует EN 61326 Эмиссия: Соответствует EN 61326 Время разогрева: 5 секунд Условия неисправности: Короткое замыкание/превышение диапазона: на дисплее появляется надпись "Short", а выход переходит в 24,0 мА Выходной сигнал: Изолированный линейный 4 - 20 или 0 - 20 мА Рабочее напряжение: от 90 до 250 В переменного тока 50/60 Гц или 18-28 В постоянного тока Дисплей: Красный 7-сегментный 5-разрядный основной и дополнительный дисплей. Размеры дисплея: 14 мм (0,71 дюйма) первичный дисплей, 7 мм (0,3 дюйма) вторичный дисплей. Сигналы тревоги: Два однополюсных переключающих контакта (NO/C/NC), рассчитанных на 10 А при 240 В переменного тока. Срабатывание сигнализации при достижении заданного значения с гистерезисом 0,1 °C (или эквивалентным) для устранения дребезга реле Тип выхода/контакта сигнального реле: Однополюсное, переключающее (SPCO) Оповещатели: Светодиодные индикаторы состояния тревоги 1 и тревоги 2 Инженерные единицы: Точка росы C и °F, ppm(v), ppm(w), г/м³ или фунт/ММШФ Импеданс нагрузки: 500Ω макс Источник питания: AC: 90 - 250VAC, 50/60Hz / DC: 18-28VDC Потребляемая мощность: AC=10VA/DC=4VA макс Последовательные коммуникации: Последовательный асинхронный порт, UART Изоляция: 1000 Vrms Программное обеспечение для ведения журнала: Полные характеристики см. в руководстве Формат данных: Открытый; один стартовый бит, четность, семь битов данных и один стоповый бит. Физический уровень: RS485. Максимальное количество адресов: 99 Скорость передачи данных: Выбираемая - 1200, 2400, 4800 или 9600. Кабель: Поставляется с двухметровым коаксиальным кабелем с низкими потерями Механические Рабочее давление: От 1 кПа (0,01 барА) до максимального 35 000 кПа (350 барА) Рабочая влажность (внешняя): 0-95% без конденсации Корпус: Корпус из АБС в стиле DIN, ширина 144 мм, высота 72 мм, глубина 116 мм Монтаж: Панельный монтаж; крепление на прессе (DIN 43700) Защита датчика: фильтр из спеченной нержавеющей стали 316 - 50 микрон Материал зонда (смачиваемые части): 316 нержавеющая сталь Классификация по погодоустойчивости: Только уплотнение передней панели - IP54 Размеры выреза (В х Ш): 68 мм x 138 мм Клеммы: Вставные винтовые Размеры в мм (В x Ш x Г): 72 x 144 x 108 Вес: 470 г Механическая гарантия: 12 месяцев в случае дефектных деталей или некачественного изготовления Что в коробке

• Дисплей модели 6020
• 2 м коаксиального кабеля
• Руководство модели 6020

Применение

• Аэрокосмическая промышленность: Производство авиационных деталей высокого класса, термообработка в вакуумных печах, испытания сварочного защитного газа, непрерывное измерение следов влаги в защитных газах
• Продукты питания и напитки: Мониторинг влажности пищевых продуктов, продление срока хранения с помощью сухих газов, сокращение отходов и углеродного следа
• Производство ПЭНД: Мониторинг следов влаги в этилене и пропилене для оптимизации процесса и повышения выхода полимеризации
• Литье под давлением: Обеспечение сухости пластиковых гранул, повышение эффективности процесса, выявление неисправностей сушилок
• Медицинские газы: Контроль точки росы в сжатом воздухе и газах для ухода за пациентами, соответствие стандартам HTM02
• Природный газ и СПГ: Обеспечение качества газа, предотвращение замерзания в трубопроводах, защита влагопоглощающих материалов
• Фармацевтика: Контроль содержания влаги для обеспечения консистенции продукта, срока хранения и химической реактивности
• Электрогенерация: Контроль содержания влаги для защиты оборудования и повышения эффективности
• Специальные газы: Сертификация содержания влаги в калибровочных газах

FAQ (выбор)

• Возможен отбор проб во взрывоопасных зонах с использованием барьера Зенера или взрывонепроницаемого корпуса Exd
• Глобальная сеть авторизованных дистрибьюторов
• Обычное время выполнения заказа: 1-2 недели плюс доставка
• Доступна регистрация измерений через RS485 и программное обеспечение Logger для Windows
• Совместим с настенными или рамными системами отбора проб по точке росы

Характеристики / Технические характеристики

• Модель: Модель 6020
• Бренд: Alpha Moisture Systems
• Тип датчика: Сверхвысокая емкость - оксид алюминия
• Диапазон точки росы: от -110 °C до +20 °C (от -166 °F до +68 °F)
• Точность: ±2 °C (±0,36 °F) точки росы
• Разрешение: 0.1 °C, 0,1 °F точки росы или 0,1 ppm(v)
• Повторяемость: Лучше, чем ±0,3 °C (±0,54 °F) точки росы
• Температура эксплуатации: от -20 °C до +50 °C
• Температура хранения: от -20 °C до +70 °C
• Время отклика: От мокрого к сухому: от -20 °C до -60 °C - менее 120 секунд; От сухого к мокрому: от -100 °C до -20 °C - менее 20 секунд
• Скорость потока образцов: 2 - 5 л/м (максимум 20 л/мин)
• Питание: 90 - 250 В переменного тока, 50/60 Гц / 18-28 В постоянного тока
• Дисплей: Красный 7-сегментный 5-значный основной, 7 мм дополнительный
• Сигналы тревоги: Два однополюсных переключающих контакта, 10А при 240В переменного тока
• Выходной сигнал: Изолированный линейный 4 - 20 или 0 - 20 мА
• Последовательная связь: RS485, UART, до 99 адресов, выбираемая скорость передачи данных
• Корпус: DIN-стиль, корпус ABS, герметичность передней панели IP54
• Вес: 470 г
