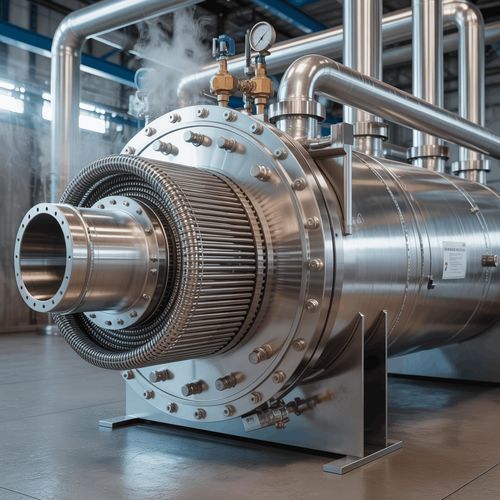

Теплообменник с трубами и каландром

жидкость/жидкостьвода/масловода/вода

Обзор продукта
Кожух‑трубные теплообменники, разработанные на заказ, сертифицированные по ASME и PED, предназначенные для химической, нефтехимической и промышленной переработки. Конструкции по стандарту TEMA, оптимизированные для высокой тепловой эффективности в условиях высокого давления и высокой температуры.

Ключевые возможности

• Индивидуальная теплотехническая разработка: противоток, параллельный ток или поперечный поток; оптимизация расстояния между перегородками, раскладки труб и конфигурации проходов для максимального восстановления тепла.
• Соответствие ASME и PED: изготовление в соответствии с ASME Section VIII и PED 2014/68/EU с полными расчётами, сертификатами материалов и документами по гидростатическим испытаниям.
• Подбор материалов: углеродистая сталь, 304/316 нержавеющая сталь, дуплекс, никелевые сплавы (Inconel, Hastelloy), титан, медные сплавы и другие специальные материалы по требованию.

Конфигурации TEMA

• Фиксированная трубная плита (BEM, AEL, NEN): экономичная конструкция с трубами, приваренными к трубным плитам, закреплённым на обоих концах кожуха. Подходит для чистых сред, где механическая очистка со стороны кожуха не требуется.
  • Низкая стоимость на единицу поверхности теплообмена
  • Простая, надёжная конструкция
  • Трубная сторона механически очищаемая
  • Подходит при сходных температурах кожуха и труб
  • Максимальная поверхность при заданном диаметре кожуха
  • Опциональный компенсатор для термических напряжений
  • Типы TEMA BEM, AEL, NEN
• U‑образный пучок (AEU, BEU): одиночная трубная плита с U‑образными трубами, допускающими тепловое расширение; пучок съёмный для очистки со стороны кожуха без демонтажа трубопроводов.
  • Компенсирует тепловое расширение
  • Съёмный трубный пучок
  • Компенсатор не требуется
  • Доступ для очистки со стороны кожуха
  • Стоимость ниже, чем у плавающей головки
  • Ограничено чётным числом проходов труб
  • Очистка со стороны труб сложнее
• Плавающая головка (AES, BES, AET, BET): одна трубная плита фиксирована, другая плавающая для компенсации дифференциального расширения; обеспечивает полную механическую очистку обеих сторон.
  • Переносит большие тепловые градиенты
  • Обе стороны механически очищаемые
  • Съёмный трубный пучок
  • Подходит для сред с загрязнениями
  • Любое количество проходов труб
  • Стоимость выше, чем у фиксированных или U‑труб

Области применения

• Химия и нефтехимия: охлаждение процессов, управление температурой реакторов, конденсаторы, ребойлеры, отвод тепла и подогрев продукта.
• Нефтепереработка и газ: предподогрев сырья, охладители продукта, промежуточные охладители, испарители и утилизация тепла.
• Фармацевтика: управление температурой при синтезе API, конденсаторы для возврата растворителей, охлаждение биореакторов, теплообменники WFI.
• OEM‑интеграция: заказные теплообменники для технологических скидов, модульных заводов и пакетных систем.
• Генерация энергии и возобновляемые источники: конденсаторы, подогрев питательной воды, охлаждение смазочного масла, утилизация тепла на биогазовых/биодизельных/биомассовых установках, геотермальные и солнечные тепловые приложения.

Технические характеристики
Максимальная длина: 25 meters (82 ft)
Максимальный диаметр: 4.3 meters (14 ft)
Давление проектирования: до 275 bar (4000 psi)
Температурный диапазон проектирования: -50°C до +400°C
Диаметры труб: 12.7–50.8 mm (1/2"–2")
Шаг труб: треугольная или квадратная компоновка
Число проходов труб: 1, 2, 4, 6, 8 проходов
Тип перегородок: секционный одно/двойной

Варианты материалов
Углеродистая сталь: P265GH, P355GH (EN)
Нержавеющая сталь: 304/304L, 316/316L
Дуплекс: 1.4462 (2205), 1.4410
Никелевые сплавы: Inconel 600/625, Hastelloy
Титан: Gr.1, Gr.2
Медные сплавы: Admiralty brass, Cu-Ni
Материал труб: бесшовный или сварной
Трубная плита: цельная или клэдированная

Стандарты и коды
Оборудование под давлением: PED 2014/68/EU
Код ASME: Section VIII Div. 1/2
Стандарты TEMA: классы R, C, B
Материальные стандарты: EN 10028, ASTM A240
Сварка: EN ISO 3834-2
НК‑испытания: RT, UT, PT, MT по EN
Сертификаты материалов: EN 10204 Type 3.1/3.2
Гидростатические испытания: 1.3× или 1.43× MAWP
