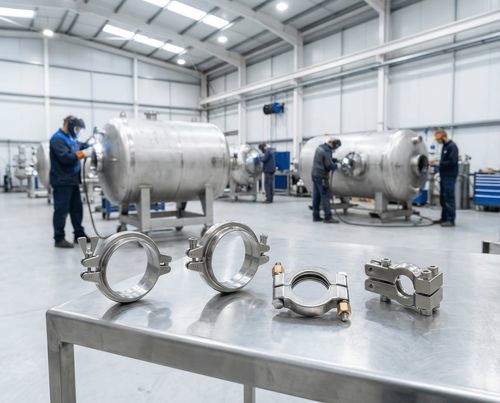

Самостопорящаяся втулка с креплением

со скоростным блокированиемс быстрым соединениемиз нержавеющей стали 304

Обзор продукта
Высокоточные гигиенические системы соединений Tri‑Clamp для фармацевтической, биотехнологической и пищевой промышленности. Узлы, соответствующие DIN 32676, ASME BPE и 3‑A, обеспечивают стерильные, герметичные соединения с быстрой сборкой/разборкой для операций CIP/SIP. Электрополированные поверхности фланцев (Ra ≤ 0,8 µm) и сжатие внешним хомутом исключают зазоры и обеспечивают полную моющую способность, соответствуя требованиям EU GMP и FDA по гигиеническому дизайну.

Ключевые преимущества

• Быстрое соединение/отсоединение: управление хомутом без инструментов позволяет разбирать оборудование за секунды для валидации очистки, обслуживания или перенастройки процесса без специального инструмента.
• Гигиенический дизайн без зазоров: гладкие электрополированные поверхности (Ra ≤ 0,8 µm) без мертвых зон, резьб или канавок для сжатия уплотнения исключают скопление бактерий и обеспечивают эффективность CIP/SIP.
• Проверенная герметичность: точно контролируемое сжатие на уплотнениях, соответствующих FDA, формирует надежные, герметичные соединения, проверенные на процессные давления, термocyклы и агрессивные моющие химикаты.
• Соответствие нормам и прослеживаемость: номера плавки и сертификаты материалов EN 10204 3.1/3.2; соответствие DIN 32676, ASME BPE, 3‑A Sanitary и EHEDG.

Типы продукции и характеристики
Стандартные хомуты с двойной петлёй
Гигиенические хомуты с одним болтом и двойным штифтовым шарниром для равномерного сжатия уплотнения и надежной герметичности в фармацевтическом и пищевом оборудовании.

• Материал: 316/316L нержавеющая сталь
• Размеры: DN15–DN300 (1/2"–12")
• Рабочее давление: до 60 бар (870 psi)
• Температура: до 232°C (450°F)
• Двойной штифтовой шарнир для равномерной силы зажима
• Один болт с барашковой или шестигранной гайкой
• Соответствует DIN 32676 и 3‑A Sanitary; стандартный CE‑маркировка

Тяжёлые хомуты с двумя болтами
Бесшарнирные хомуты с двумя болтами для улучшенного распределения усилия при больших диаметрах.

• Материал: 316 нержавеющая сталь
• Размеры: DN150–DN300 (6"–12")
• Рабочее давление: до 36 бар (522 psi)
• Температура: 232°C (450°F) и выше
• Двухболтовая конструкция (без шарнира)
• Варианты: барашковая или шестигранная гайка
• Оптимально для трубопроводов больших диаметров

Высоконапорные хомуты с двумя болтами
Усиленные профили для приложений с повышенным давлением, требующих высокой силы зажима без шарниров.

• Материал: 304 нержавеющая сталь
• Размеры: DN15–DN150 (1/2"–6")
• Рабочее давление: до 100 бар (1450 psi)
• Температура: 232°C (450°F) и выше
• Массивный профиль; двухболтовое крепление (без шарнира)
• Нержавеющие или латунные шестигранные гайки; CE‑соответствие для давления

ASME‑хомуты для сосудов под давлением
Разработаны в соответствии с ASME Section VIII Appendix 24 для сосудов под давлением, корпусов фильтров и критического фармацевтического оборудования высокого давления.

• Материал: 316 SS (полная отслеживаемость)
• Размеры: DN25–DN300 (1"–12")
• Рабочее давление: до 171 бар (2480 psi)
• Трёхболтовая конфигурация со шарниром
• Соответствие ASME Sec. VIII App. 24; полная документация по трассируемости материала

Премиальные антикоррозионные/антиприкипательные хомуты
Точные отливки методом выплавляемых моделей с специализированной обработкой поверхности для предотвращения прикипания резьбы и износа при высоких циклах.

• Литейные отливки (ASME SA‑351/SA‑351M)
• Кислотная обработка и пассивация; термообработка по ASME SA‑315
• Бочковая полировка и гидравлическая калибровка
• Исключает прикипание резьбы; продлевает срок службы в автоматизированных CIP‑системах

Безопасные и блокирующие хомуты
Хомуты с защитой от случайного открытия и кожухом под замок для соответствия LOTO.

• Материал: 316 нержавеющая сталь
• Размеры: DN15–DN300
• Защитный клапан предотвращает отворачивание болта; кожух с возможностью установки замка
• Предотвращает непреднамеренное открытие под давлением; LOTO‑соответствие для безопасности обслуживания

Применение

• Фармацевтическое производство: синтез API, стерильные формуляции, подключения биореакторов, чистые утилиты и оборудование соответствующее GMP.
• Биотехнология: одноразовые системы, культивация клеток, очистка downstream, хроматографические наборы.
• Пищевая промышленность и напитки: пивоварение, молочная переработка, производство напитков, санитарные CIP‑контуры.
• Косметика и уход за собой: приготовление эмульсий, стерильные линии розлива, смешивание ароматов.
• Тонкая химия, нутрацевтики и НИОКР: пилотные установки и лабораторное оборудование, требующие мойки и трассируемых соединений.

Технические характеристики

• Материал хомута (стандарт): 316/316L SS
• Материал хомута (HP): 304 SS
• Крепёж: болты и гайки 316 SS
• Материалы уплотнений: EPDM, Силикон, Viton, PTFE
• Поверхность фланца: Ra ≤ 0,8 µm (электрополировка)
• Отделка хомута: полированная или сатинированная
• Дизайн шарнира: двойной штифт (стандартные модели)
• Термообработка: ASME SA‑315 (премиум)
• Стандартное давление: до 60 бар; Высокое давление: до 100 бар; ASME давление: до 171 бар
• Диапазон температур: −40°C до +400°C
• Вакуумная служба: совместимо с полным вакуумом
• Термические циклы: SIP/CIP верифицировано
• Циклы соединения: 1000+ (антиприкипательные модели)
• Герметичность: проверка на утечку гелием
• Стандарты и соответствие: DIN 32676 Серия A; ASME BPE; 3‑A Sanitary; EHEDG; ISO 2852; ASME Sec. VIII App. 24
• Сертификаты материала: EN 10204 Тип 3.1 / 3.2
• Соответствие уплотнений: FDA 21 CFR 177.1550 (при применении)
• Доступные размеры: DN15 (1/2")–DN300 (12"), распространённые DN25–DN100 (1"–4"); нестандартные размеры по запросу
