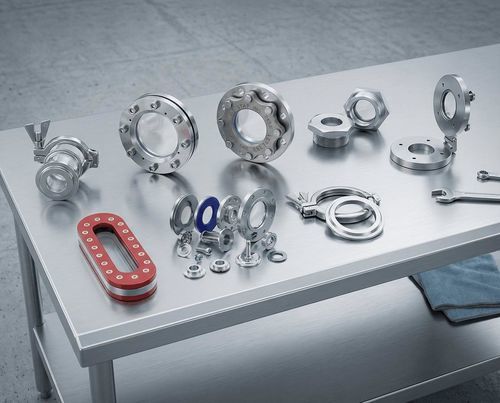

Смотровое отверстие для использования в промышленности

для наблюдениядля вакуумадля сети низкое давление

Обзор
Промышленные смотровые стекла и окна для наблюдения за процессом, разработанные для инспекции и мониторинга в условиях высокого давления, высокой температуры и коррозионной среды. Позволяют безопасно и непрерывно визуально контролировать стадии реакции, уровни жидкости, разделение фаз и эффективность очистки без открытия аппаратов.

Ключевые характеристики

• Диапазоны температур от -60°C до +600°C в зависимости от типа стекла
• Номинальные давления до 400 бар для fused safety окон
• Совместимость с полным вакуумом; гидростатическое испытание при 1,43× расчетного давления

Категории продукции
Fused Safety Windows
Механически предварительно напряженное смотровое стекло с технологией спекания стекла с металлом для максимальной прочности к давлению и ударам.

• Боросиликатное стекло, спеченное с дуплексной нержавеющей сталью
• Сжатая преднапряженность предотвращает разрушение при растяжении
• Высокая стойкость к тепловым ударам и механическим воздействиям
• Давления соответствуют DIN 7080
• Подходит для критически важных высоконапорных применений

Weld-On сборки
Постоянная интеграция в сосуд с помощью приварных фланцев для компактной и прочной установки.

• Низкопрофильная конструкция для ограниченных пространств
• Доступны конфигурации для низкого и высокого давления
• Стандартное исполнение из 316L нержавеющей стали
• Круглые и удлиненные обзорные области
• Опционально — интегрированное освещение

Bolt-On промышленные сборки
Фланцевые системы смотровых стекол для стандартизированных штуцеров с возможностью демонтажа для обслуживания.

• Совместимость с фланцами DIN и ANSI
• Замена стекла на месте
• Несколько диаметров (DN25–DN300)
• Выбор прокладок для химической совместимости
• Подходит для установки retrofit

Sanitary Hinged Windows
Гигиеничная конструкция с крышками на петлях для быстрого открытия в фармацевтических и пищевых процессах.

• Крепление tri‑clamp согласно DIN 32676
• Электрополированная поверхность (Ra ≤ 0.8 µm)
• Открытие без инструментов для визуального осмотра
• Материалы и прокладки соответствуют FDA
• Дизайн, совместимый с CIP/SIP

Threaded Sight Windows
Компактные винтовые наблюдательные окна для трубопроводов, тройников и малых патрубков сосудов.

• Резьбовые соединения NPT и BSP
• Компактная установка
• Идеально для трубопроводов и малых сосудов
• Доступны варианты с fused или обычным стеклом
• Быстрая замена в полевых условиях

Obround & Rectangular Windows
Конфигурации с увеличенной площадью обзора для индикации уровня и масштабного мониторинга процессов.

• Оптимальны для наблюдения уровня жидкости
• Вертикальная ориентация для измерения в баках доступна
• Усиленная многопанельная конструкция
• Доступны нестандартные размеры
• Фланцевое или сварное крепление

Технические характеристики
Материалы стекла

• Содово‑известковое стекло: -20°C до +120°C
• Боросиликатное стекло (Тип 3.3): -60°C до +300°C
• Боросиликат высокотемпературный: до +450°C
• Кварцевое стекло: до +600°C
• Сапфир (опция): сверхвысокие давление/температура

Металлические компоненты и покрытия

• Стандартный материал: 316L нержавеющая сталь
• Дуплекс для fused окон: 1.4462 / F51
• Специальные сплавы: Hastelloy, Inconel, титан
• Стандартная поверхность: 2B
• Гигиеническая поверхность: электрополировка Ra ≤ 0.8 µm

Эксплуатационные параметры

• Вакуумный режим: совместимо с полным вакуумом
• Низкое давление (стандарт): до 16 bar
• Высокое давление (fused): до 400 bar
• Стойкость к термическому удару: ΔT = 170 K (боросиликат)
• Испытание давлением: гидростатическое при 1.43× расчетного давления

Стандарты и соответствие

• Оборудование под давлением: PED 2014/68/EU
• Качество стекла: DIN 7080 / DIN 7081
• Гигиенические нормы: 3‑A, EHEDG
• Фармацевтическая отрасль: EU GMP, FDA CFR 21
• Сертификаты материалов: EN 10204 3.1 / 3.2

Отраслевые применения
Применяется в химических процессах, фармацевтическом производстве (стерильное наблюдение, соответствие GMP), пищевой индустрии (гигиенический контроль уровней), нефтехимии и переработке, очистке воды, биотехнологии, спецхимии и переработке биотоплива.

Руководство по выбору (сводка)

• Давление и температура: выбирать fused safety окна для >16 bar или при значительных перепадах давления; выбирать стекло по температурным требованиям
• Тип монтажа: weld‑on для постоянной интеграции; bolt‑on для возможности замены; threaded для трубных портов; tri‑clamp для санитарных применений
• Совместимость со средой: согласовывать стекло, металл и прокладки с рабочей средой
• Площадь обзора и оптика: круглые fused окна для наблюдения реакций; obround/rectangular для индикации уровня
• Гигиена и регуляторика: электрополировка, tri‑clamp и соответствие FDA/3‑A/EHEDG для фармы/пищевой отрасли
• Опасные зоны: при необходимости указывать требования ATEX/зоны и варианты взрывозащиты
