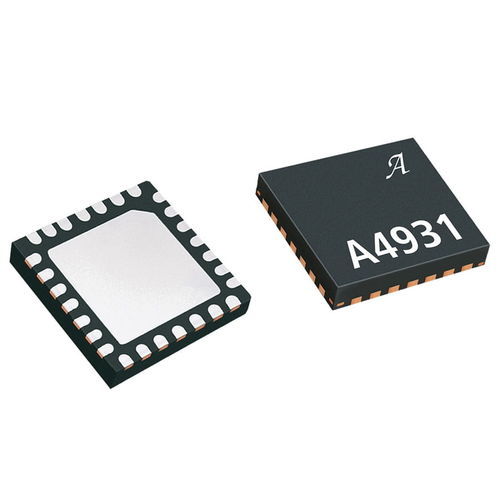

Бесщеточный вариатор DC A4931 series

с широтно-импульсной модуляциейтрехфазовыйдля двигателя

A4931 представляет собой комплектный 3-фазный бесщеточный двигатель постоянного тока с питанием до 38 В для постоянного тока через 3-фазный мост MOSFET с N-канальным силовым затвором. Устройство имеет три входа Hallelement, секвенсор для управления коммутацией, управление током ШИМ с фиксированным временем отключения и защиту от блокировки ротора. Выходной ток масштабируется по мощности внешних МОП-транзисторов. Задержка обнаружения заблокированного ротора устанавливается внешним конденсатором на клемме CLD. Входы ENABLE, DIRECTION и BRAKE можно использовать для управления скоростью, положением и крутящим моментом двигателя. Скорость выхода можно регулировать с помощью выхода FG1 (с помощью всех трех переходов элементов холла) или FG2 (с помощью переходов элемента холла A). Внешние МОП-транзисторы можно ШИМЕДИНИТЬ с помощью внешнего сигнала на входе ENABLE или с помощью внутреннего ШИМ-регулятора тока. В любом случае, функция синхронной выпрямления A4931 уменьшает рассеивание мощности путем включения соответствующих МОП-транзисторов во время спада тока. Элементы холла могут быть недорогими при использовании с фильтрацией помех для предотвращения ложных коммутационных сигналов. A4931 обеспечивает регулируемое питание напряжением 7,5 В для питания трех элементов холла. Защита внутренней цепи включает в себя тепловое отключение с гистерезисом, блокировку при пониженном напряжении и защиту от простоев. Специальная последовательность включения питания не требуется. Диапазон рабочих температур от 20°C до 105°C.
