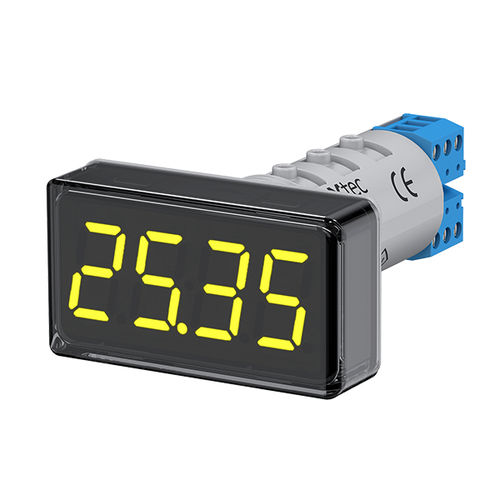

Функциональность ITP17:
- 4-разрядный трехцветный индикатор.
- Универсальный вход: Поддерживает прямое подключение термометров сопротивления, термопар, датчиков давления, датчиков влажности, датчиков уровня и т. д. (Более подробную информацию о характеристиках измерительных датчиков см. в спецификациях датчиков)
- Трехцветная индикация: Настраивается в соответствии с требуемыми пороговыми значениями.
- Режимы работы: Непрерывная индикация измеряемого параметра красным, желтым или зеленым цветом, аналогично ITP14 и ITP16.
- Индикация тревоги: Срабатывает при прерывании сигнала или при выходе измерений за установленные пределы.
- Выходное устройство: Для сигнализации или управления с током 200 мА и напряжением 42 В.
- Питание: От внешнего источника постоянного напряжения 10...30 В.
Особенности конструкции:
- Устанавливается в отверстие диаметром 22 мм.
- Съемные винтовые клеммы.
- Диапазон рабочих температур: от -40 до +60 °C.
- Степень защиты корпуса: IP65 с передней панели.
Управление дисплеем
Визуальное оповещение о состоянии измеряемых величин в ИТП-17 сопровождается автоматической сменой цвета. Рассмотрим пример настройки цветовой сигнализации процесса нагрева. Задаются четыре события: норма, недогрев, перегрев и аварийный перегрев. Каждому событию соответствует свой цвет индикатора.
---
