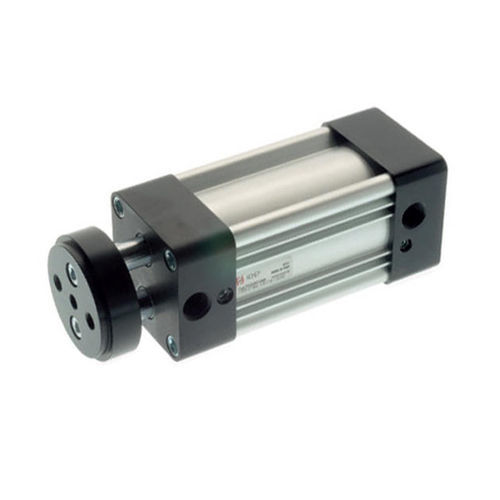

Пневматический цилиндр NHA series
с магнитным поршнемс двойным стержнемдвойного действия

пневматический цилиндр
пневматический цилиндр
пневматический цилиндр
пневматический цилиндр
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
пневматический
Технология
с магнитным поршнем, с двойным стержнем
Конфигурация
двойного действия
Материал
из стали
Стандарт
ISO 15552
Другие характеристики
с регулируемым амортизатором
Ход

МАКС.: 500 mm
(19,685 in)

МИН.: 25 mm
(0,984 in)

Отверстие

МАКС.: 100 mm
(3,94 in)

МИН.: 32 mm
(1,26 in)

Давление

МАКС.: 10 bar
(145 psi)

МИН.: 1 bar
(14,5 psi)

Температура окружающей среды

МАКС.: 80 °C
(176 °F)

МИН.: -20 °C
(-4 °F)

Описание

Составные части и материалы 1 Крепежный винт Оцинкованная сталь 2 Фланец из анодированного алюминия 3 Стержни Хромированная сталь или нержавеющая сталь 4 Уплотнение стержня из полиуретана 5 Амортизирующий винт Оцинкованная сталь 6 Уплотнительное кольцо из NBR 7 Упругое кольцо из стали 8 Сталь с подшипником из ПТФЭ 9 Амортизирующее уплотнение из полиуретана 10 Латунный амортизирующий конус 11 Уплотнительное кольцо NBR 12 Крепежный винт Оцинкованная сталь 13 Магнит из феррита 14 Алюминиевый передний поршень 15 Полиуретановое уплотнение поршня 16 Задний поршень из ацетальной смолы 17 Уплотнительное кольцо NBR 18 Стальной резьбовой винт 19 Гайка из оцинкованной стали 20 Полиуретановое уплотнение амортизатора 21 Задняя головка Литой алюминий 22 Крепежный винт Оцинкованная сталь 23 Трубка из анодированного алюминия 24 Передняя головка Литой алюминий Жидкости Фильтрованный и смазанный сжатый воздух, а также воздух без смазки. Функционирование Магнитный с подушкой двойного действия. Одинарный или сквозной поршневой шток магнитный.

---

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги AIGNEP
