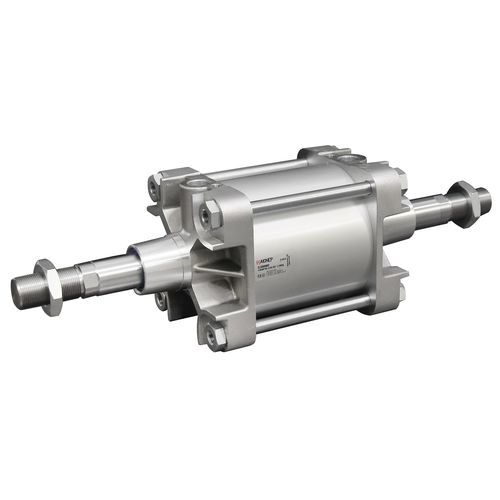

Пневматический цилиндр EL series
с магнитным поршнемсо сквозным штокомдвойного действия

пневматический цилиндр
пневматический цилиндр
пневматический цилиндр
пневматический цилиндр
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
пневматический
Технология
с магнитным поршнем, со сквозным штоком
Конфигурация
двойного действия
Материал
из анодированного алюминия
Стандарт
ISO
Другие характеристики
с регулируемым амортизатором
Ход

МАКС.: 1 000 mm (39,37 in)

МИН.: 25 mm (0,984 in)

Давление

МАКС.: 10 bar (145 psi)

МИН.: 1 bar (14,5 psi)

Отверстие

160 mm, 200 mm, 250 mm, 320 mm (6,3 in)

Температура окружающей среды

МАКС.: 80 °C (176 °F)

МИН.: -20 °C (-4 °F)

Описание

Составные части и материалы 1 Задняя головка Литой алюминий с пескоструйной обработкой 2 Алюминиевый задний поршень 3 Уплотнительное кольцо NBR или FKM 4 Магнит из феррита 5 Уплотнение поршня из полиуретана или FKM 6 Поршень из алюминия 7 Трубка из анодированного алюминия 8 Направляющая поршня из ацетальной смолы 9 Уплотнительное кольцо из NBR или FKM 10 Амортизирующий винт Оцинкованная сталь 11 Уплотнение подушки из полиуретана или FKM 12 Передняя головка Литой алюминий с пескоструйной обработкой 13 Крепежный винт Оцинкованная сталь 14 Уплотнение штока из полиуретана или FKM 15 Стержень Хромированная сталь или нержавеющая сталь 16 Уплотнительное кольцо из NBR или FKM 17 Втулка из спеченной бронзы 18 Гайка штока Оцинкованная сталь 19 Упругое кольцо из стали Жидкости Фильтрованный и смазанный сжатый воздух, а также воздух без смазки. Функционирование Одинарный или двойной концевой шток двойного действия, магнитный или немагнитный, с амортизацией или без амортизации.

---
