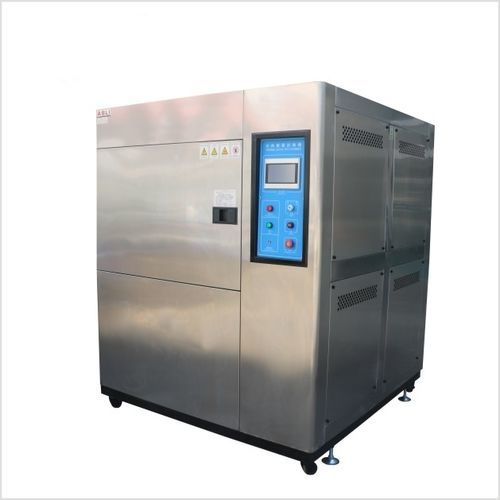

Камера теплового удара для повышенных температур TS series

низкая температурадля быстрого изменения температуры

Краткое описание продукта
Серия TS — испытатель термического шока и старения в условиях окружающей среды с отдельными горячей и холодной зонами и опциональной выдвижной корзиной-переносчиком для максимизации полезного объема и ускорения пропускной способности образцов. Лёгкая корзина снижает тепловую инерцию. Применим для термоциклических испытаний металлов, пластмасс, резины, электроники и композитов.

Серия и сертификация
TS Series — оборудование для испытаний на стойкость к термическому шоку. Сертификация CE. Соответствует EN 60068-2-14. Гарантия 12 месяцев. Пожизненная удалённая техническая поддержка.

TS Series — сравнение пяти моделей
Параметр | TS-49 (A~C) | TS-80 (A~C) | TS-150 (A~C) | TS-252 (A~C) | TS-450 (A~C)
Внутренние размеры Ш×В×Г (мм) | 400 × 350 × 350 | 500 × 400 × 400 | 600 × 500 × 500 | 700 × 600 × 600 | 800 × 750 × 750
Внешние размеры Ш×В×Г (мм) | 1400 × 1800 × 1400 | 1550 × 1950 × 1550 | 1600 × 2000 × 1700 | 1700 × 2100 × 1750 | 1800 × 2200 × 1900
Диапазон температур зоны испытаний | Тип A: −40 °C ~ +150 °C (200 °C опция) | Тип B: −55 °C ~ +150 °C (200 °C опция) | Тип C: −65 °C ~ +150 °C (200 °C опция)
Высокий температурный диапазон | +60 °C ~ +150 °C (200 °C опция)
Низкий температурный диапазон | −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C)
Время выдержки — Высокая / Низкая | Высокая (+60 °C ~ +150 °C): 30 мин | Низкая (−10 °C ~ A / B / C): 30 мин
Время нагрева — слот хранения тепла | RT → 200 °C / прибл. 45 мин
Время охлаждения — слот хранения холода | RT → −75 °C / прибл. 100 мин
Время восстановления / время перехода | ≤ 5 мин / ≤ 5 сек
Точность управления / равномерность | ±0.5 °C / ±2 °C
Материалы внутренние и наружные | Внутренняя камера: SUS 304 нержавеющая сталь. Наружный корпус: нержавеющая сталь или окрашенная холоднокатаная сталь.
Изоляция | Высокотемпературная высокоплотная формат/хлорированный ацетатный вспененный материал
Механика | PID + SSR + микрокомпьютерная балансная система управления температурой с сенсорным экраном
Охлаждающая система | Полугерметичный двухступенчатый компрессор (водяное охлаждение) или герметичный двухступенчатый компрессор (воздушное охлаждение)
Устройства защиты | Автоматический выключатель без предохранителя; переключатель высокого/низкого давления компрессора; переключатель высокого давления холодильника; система предупреждения отказов; электронная сигнализация; защита от перегрева и недостатка воды
Аксессуары | Смотровое окно (по заказу)
Бренды компрессоров | Tecumseh (Франция) / Bitzer (Германия)
Питание | AC 220 V 1-фазный 3-проводной 50/60 Hz или AC 380 V 3-фазный 5-проводной 50/60 Hz
Вес (прибл.) | TS-49: 450 кг | TS-80: 600 кг | TS-150: 750 кг | TS-252: 950 кг | TS-450: 1200 кг

Обзор
Разработана в соответствии с EN 60068-2-14, серия TS оценивает устойчивость материалов и сборок к быстрым переходам температур, выявляя химические изменения или механические повреждения, вызванные термическим расширением и сжатием.

Конфигурации

• Двухкамерная — перенос корзины (вертикальная укладка): Корзина перемещает образец вертикально между высокотемпературной и низкотемпературной камерами. Быстрая передача, короткое время восстановления, высокая пропускная способность циклов. Подходит для частых циклов и пакетного тестирования.
• Однокамерная — статичный образец (переключение воздушного потока): Одна камера с быстрым переключением горячего/холодного воздушного потока. Образец остаётся статичным — без механического движения. Рекомендуется для деликатных или с проводкой образцов. RS-232 / RS-485 для логирования данных.

Ключевые особенности и встроенные функции

• Удобный сенсорный контроллер с графическим интерфейсом.
• Быстрая конверсия (≤ 5 сек) и быстрое восстановление (≤ 5 мин).
• Три уровня низкой температуры до −65 °C; опция высокой температуры до +200 °C.
• Программируемые циклы: до 999 часов на шаг и до 9999 циклов.
• Автоматический и ручной режимы работы.
• Двухкомпонентная/водяная система охлаждения для ускоренного охлаждения.
• RS-232 / RS-485 для регистрации данных и автоматизации.
• Возможность изготовления внутренних размеров по заказу.

Стандарты

• EN 60068-2-14 (Change of Temperature)
• IEC 60068-2-14 (Change of Temperature)
• GB/T 2423.22 (Change of Temperature)
• MIL-STD-810G / MIL-STD-810F (Environmental Test)
• ISO 16750-4 (Road Vehicles — Climatic Loads)
• JESD22-A104 (Temperature Cycling)
• JESD22-A106 (Thermal Shock)

Данные испытаний
Доступны графики измеренных температурных профилей и фактически записанные циклы для документирования типичных последовательностей и реальной производительности приборов.

Комплектация и сервис

• Руководство по установке и эксплуатации с электрическими схемами и контрольным списком запуска.
• Паковочный лист и отгрузочная документация для экспорта.
• 12-месячная гарантия на камеру, холодильную систему и контроллер.
• Стандартный срок поставки: ~20 рабочих дней; индивидуальные исполнения: 30–40 рабочих дней.
• Пожизненная удалённая техническая поддержка включена; пусконаладка на месте — опция.

Применения
Подходит для испытаний термическим шоком металлов и сплавов, пластмасс и резины, электроники и плат, автомобильных компонентов, авиакосмических материалов, композитов, исследовательских лабораторий и испытательных/сертификационных организаций.

Технические характеристики

• Серия: TS Series (модели TS-49, TS-80, TS-150, TS-252, TS-450).
• Температурные классы испытаний: Тип A −40 °C; Тип B −55 °C; Тип C −65 °C (высокая температура +150 °C стандарт; +200 °C опция).
• Внутренние размеры (Ш×В×Г мм): TS-49: 400×350×350; TS-80: 500×400×400; TS-150: 600×500×500; TS-252: 700×600×600; TS-450: 800×750×750.
• Внешние размеры (Ш×В×Г мм): TS-49: 1400×1800×1400; TS-80: 1550×1950×1550; TS-150: 1600×2000×1700; TS-252: 1700×2100×1750; TS-450: 1800×2200×1900.
• Время нагрева (RT → 200 °C): прибл. 45 мин. Время охлаждения (RT → −75 °C): прибл. 100 мин.
• Время экспозиции высокое/низкое: 30 мин каждое (стандартный профиль).
• Восстановление / конверсия: ≤ 5 мин / ≤ 5 сек.
• Точность / равномерность: ±0.5 °C / ±2 °C.
• Внутренний материал: SUS 304; Наружный: нержавеющая сталь или окрашенная холоднокатаная сталь.
• Изоляция: высокоплотная, высокотемпературная пенопластовая изоляция.
• Система управления: PID + SSR + микрокомпьютер; сенсорный экран; программируемые циклы.
• Охлаждение: полугерметичные или герметичные двухступенчатые компрессоры; опции водяного/воздушного охлаждения.
• Безопасность: автоматический выключатель без предохранителя, переключатели давления компрессора, предупреждения о неисправностях, электронные сигналы тревоги, защита от перегрева и отсутствия воды.
• Опциональные аксессуары: смотровое окно.
• Компрессоры: Tecumseh / Bitzer.
• Питание: AC 220 V 1-phase 3-wire 50/60 Hz или AC 380 V 3-phase 5-wire 50/60 Hz.
• Приблизительный вес: TS-49: 450 кг; TS-80: 600 кг; TS-150: 750 кг; TS-252: 950 кг; TS-450: 1200 кг.
