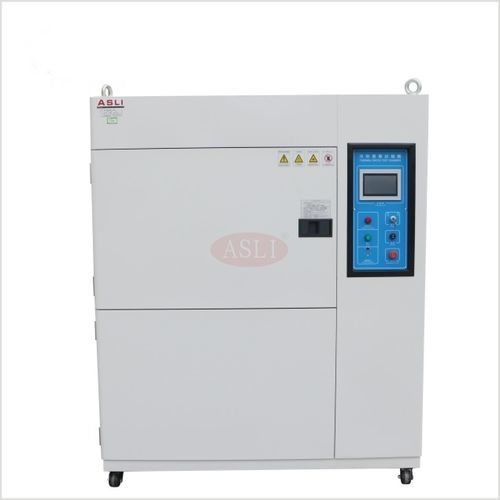

Камера теплового удара для повышенных температур TS series

низкая температурабыстраядля быстрого изменения температуры

Обзор
Серия TS JEDEC22-A104 объединяет функции температурного цикла, быстрой смены температуры и теплового удара в единой платформе для испытаний на надёжность полупроводников, ИС, печатных плат и электронных сборок. Система поддерживает управление влажностью при высокотемпературных или линейных профилях и доступна в конфигурациях для производства и лабораторий.

Ключевые функции

• Интегрированные температурные циклы, быстрая смена температуры и испытания теплового удара
• Опциональное управление влажностью при высокотемпературных или линейных тестах
• Три уровня низкой температуры (Тип A/B/C) с опцией высокой температуры до +200 °C
• Сенсорный экран и интерфейсы RS-232 / RS-485 для регистрации данных и автоматизации

Конфигурации

• Двухкамерная — перенос корзины (вертикальная укладка): корзина перемещается между горячей и холодной камерами для быстрой передачи и высокого пропускного цикла; подходит для пакетных испытаний
• Однокамерная — статичный образец (переключение воздушного потока): высокоскоростное переключение горячего/холодного потока при статичном образце; подходит для деликатных или подключённых образцов без механических нагрузок

Характеристики

• Скорость: восстановление ≤ 5 мин, время перехода ≤ 5 с в соответствии с профилями IEC/EN
• Диапазон: уровни до −65 °C; опция высокой температуры +200 °C
• Циклы: программируемые до 999 циклов и до 999 часов на шаг
• Управление: графический интерфейс с сенсорным экраном; RS-232 / RS-485 для логирования и автоматизации
• Охлаждение: бинарная/полугерметичная двухступенчатая система с водяным или воздушным охладителем
• Режимы: автоматический и ручной режимы шока

Соответствие стандартам

• EN 60068-2-14 / IEC 60068-2-14 (изменение температуры)
• GB/T 2423.22
• MIL-STD-810G / MIL-STD-810F
• ISO 16750-4
• JESD22-A104 (Temperature Cycling) и JESD22-A106 (Thermal Shock)

Поставляемые комплектующие и сервис

• Инструкция по установке и эксплуатации с электрическими схемами и контрольным списком
• Экспортная упаковочная ведомость и стандартные отгрузочные документы
• 12‑месячная гарантия на камеру, холодильную систему и контроллер; удалённая техническая поддержка на весь срок службы
• Срок поставки: ~20 рабочих дней для стандартных моделей; 30–40 рабочих дней для индивидуальных конфигураций

Серия TS — сравнение моделей

• TS-49 (внутр. 400×350×350 мм) — ок. 450 кг
• TS-80 (внутр. 500×400×400 мм) — ок. 600 кг
• TS-150 (внутр. 600×500×500 мм) — ок. 750 кг
• TS-252 (внутр. 700×600×600 мм) — ок. 950 кг
• TS-450 (внутр. 800×750×750 мм) — ок. 1200 кг

Области применения

• Испытания надёжности полупроводниковых приборов и ИС
• Валидация печатных плат и электронных сборок
• Квалификация электронных компонентов для автопрома
• Испытания материалов и компонентов для авиационно‑космической отрасли
• Материальные испытания металлов, пластмасс, резины и композитов
• Исследовательские лаборатории и органы по сертификации

Технические характеристики

• Температурные классы: Тип A −40 °C; Тип B −55 °C; Тип C −65 °C; высокая температура +150 °C стандарт, +200 °C опция
• Время восстановления: ≤ 5 минут; время перехода: ≤ 5 секунд
• Точность / равномерность управления: ±0,5 °C / ±2 °C
• Внутренний материал: SUS 304; внешний корпус: нержавеющая сталь или окрашенная холоднокатаная сталь
• Изоляция: высокоплотная термостойкая пена
• Система управления: PID + SSR + микрокомпьютерное уравновешенное управление; сенсорный экран; RS-232/RS-485
• Охлаждение: полугерметичные или герметичные двухступенчатые компрессоры (водяное/воздушное охлаждение)
• Защита: автоматический выключатель, реле высокого/низкого давления, сигнализация неисправности, защита от перегрева и недостатка воды
• Питание: AC 220 V однофазное или AC 380 V трёхфазное
• Гарантия: 12 месяцев; удалённая техническая поддержка на весь срок службы
