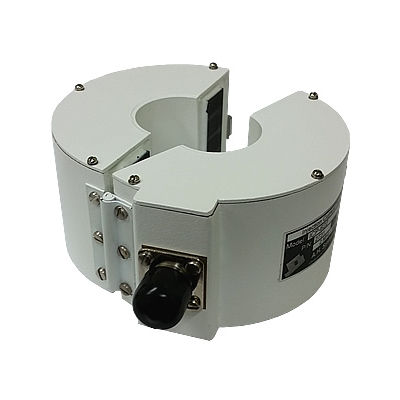

Зонд инжекционного тока ICP-622
испытательныйпрочныйс широким диапазоном

зонд инжекционного тока
зонд инжекционного тока
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
испытательный
Физическая величина
инжекционного тока
Другие характеристики
прочный, с широким диапазоном, со вставкой, IEC

Описание

Описание Этот датчик инжекционного тока используется для соединения больших ВЧ токов от 1 МГц до 500 МГц в сигнальных и силовых цепях для удовлетворения специфических требований к испытаниям. Разработан в соответствии со спецификациями стандартов ISO 11452-4 и IEC 61000-4-6 для испытаний БТИ в автомобилестроении. Особенности 1 МГц до 500 МГц Индивидуально откалиброванный Прочная конструкция Конструкция зажима с разъемным креплением МИЛЛИОН-461 ОСЦИЛЛЯТОР114, ОСЦИЛЛЯТОР115, ОСЦИЛЛЯТОР116 Соответствует ISO 11452-4:2005 и IEC 61000-4-6 Подробная информация о продукте Зонды индуктивного тока используются для индуктивного соединения больших ВЧ токов в проводники, проходящие через их отверстия. Проводники являются сигнальными, управляющими и силовыми цепями тестируемого оборудования на проводимую восприимчивость или помехоустойчивость. Этот зонд индуктивного тока используется для соединения больших ВЧ токов от 1 МГц до 500 МГц. Номинальная входная мощность этого датчика индукционного тока составляет 200 Вт в течение 30 минут. Датчик инжектируемого тока действует как многооборотная первичная обмотка и как однооборотный вторичный трансформатор, при размещении вокруг линии электропередач или сигнального провода. Таким образом, он обеспечивает (номинальную) нагрузку 50 Ом на источник сигнала восприимчивости, в то же время обеспечивая более низкий импеданс источника сигнала восприимчивости при размещении последовательно с тестируемым кабелем. Зонд индукционного тока характеризуется вносимыми потерями (дБ). Вводимые потери описывают неэффективность зажима по сравнению с непосредственной инжекцией в цепь 50 Ом.

---

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги A.H. Systems
