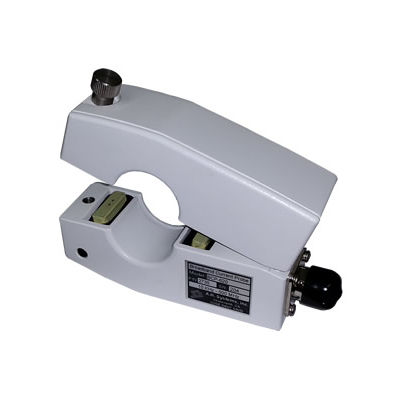

Зонд тока BCP-620

испытательныйчастотыдля измерений

Контрольный токовый пробник раздельного типа для измерения высокочастотных синфазных токов с диапазоном используемых частот от 10 КГц до 500 МГц. Характеристики 10 КГц - 500 МГц Идеально подходит для тестирования BCI; ISO 11452-4, MIL-STD-461 CS114 Высокая токовая способность Индивидуальная калибровка Детали продукта Токовый пробник BCP-620 RF представляет собой тороидальный трансформатор, используемый для измерения тока RF без непосредственного подключения к тестируемому электрическому проводнику или кабелю. Проводник, проходящий через отверстие токового пробника, действует как одновитковая первичная обмотка трансформатора. Вторичная обмотка рассчитана на систему с сопротивлением 50 Ом, такую как измеритель ЭМИ или анализатор спектра. Этот токовый пробник может выдерживать 60 ампер импульсного тока и 40 ампер постоянного тока в диапазоне частот от 10 КГц до 500 МГц. Передаточное сопротивление определяется как отношение напряжения, развиваемого через 50 Ом, к току, протекающему в первичной обмотке. Поскольку измерители ЭМИ являются селективными, радиочастотными вольтметрами, считывающими показания непосредственно в радиочастотных вольтах, преобразование тока упрощается с помощью закона Ома. Передаточное сопротивление токового пробника делится на напряжение, измеренное на выходе пробника, чтобы получить ток в тестируемом проводнике или кабеле. В дБ ток (dBuA) равен показанию приемника (в dBuV) - передаточному сопротивлению (dBΩ).
