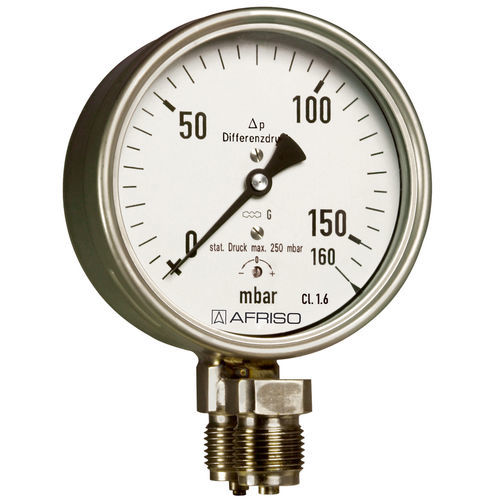

Дифференциальный манометр - KP100Dif D401 - AFRISO-EURO-INDEX

Характеристики

Тип давления

дифференциальный

Индикатор

со шкалой

Технологическое соединение

G 1/2

Материал

из нержавеющей стали, из латуни, из алюминия, из пластика

Технология

с капсулой

Уровень защиты

IP66

Применение

для процесса, для газа, для жидкостей

Давление

МАКС.: 400 bar
(5 801,51 psi)

МИН.: 0 bar
(0 psi)

Точность

1,6 %, 4 %

Диаметр циферблата

100 mm, 160 mm
(3,9 in, 6,3 in)

Температура процесса

МАКС.: 60 °C
(140 °F)

МИН.: -20 °C
(-4 °F)

Описание

Измерение очень малых перепадов давления Прочная конструкция Прямая индикация перепада давления Доступно множество модификаций по индивидуальному заказу Применение Для измерения перепада давления некоррозионных, газообразных, сухих сред. Особенно подходит для измерения потерь в фильтрах в системах кондиционирования и вентиляции. ! Для измерения газа или пара соблюдайте таблицу "Критерии выбора согласно EN 837-2" (см. приложение)! Функция Давление "плюс" (= высокое давление) подается на внутреннюю поверхность мембраны. Минусовое давление (= низкое давление) подается на внутреннюю поверхность герметичного корпуса. Разница давлений заставляет мембрану менять свою форму, создавая тем самым перемещение, необходимое для измерения давления. Это перемещение воспринимается механизмом. Перепад давления непосредственно отображается стрелкой. Диапазоны (EN 837-3/5) См. таблицу заказа Область применения Статическая нагрузка: Полное значение шкалы Динамическая нагрузка: 0.9 x полное значение шкалы Температурные характеристики Погрешность индикации при отклонении температуры измерительной системы от нормальной температуры 20 °C: при повышении температуры ок. ± 0,6 %/10 K при понижении температуры прибл. ± 0,6 %/10 K от полного значения шкалы Стандартное исполнение Измерительный элемент (смачиваемая часть) Капсульный элемент, сплав CuBe Коррекция нуля Спереди Уплотнение (смачиваемая часть) NBR (пербунан) Опции Задний фланец крепление на 3 отверстия, рамка для монтажа на панель Шланговые соединения Специальные шкалы Другие технологические соединения

---
