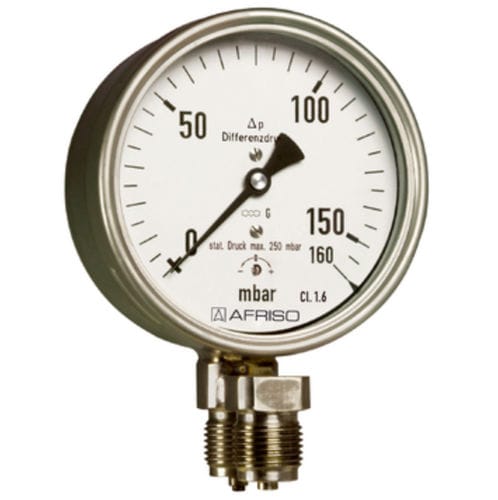

Дифференциальный манометр D4

аналоговыйрезьбовойиз нержавеющей стали

Измерение очень малых перепадов давления Прочная конструкция Прямая индикация перепада давления Доступно множество модификаций по индивидуальному заказу Применение Для измерения перепада давления некоррозионных, газообразных, сухих сред. Особенно подходит для измерения потери фильтра в системах кондиционирования и вентиляции. При измерении газа или пара соблюдайте таблицу "Критерии выбора согласно EN 837-2" (см. приложение)! Технические данные Функция Давление "плюс" (= высокое давление) подается на внутреннюю поверхность мембраны. Минусовое давление (= низкое давление) подается на внутреннюю часть герметичного корпуса. Разница давлений заставляет мембрану менять свою форму, создавая тем самым перемещение, необходимое для измерения давления. Это перемещение воспринимается механизмом. Перепад давления непосредственно отображается стрелкой. Диапазоны (EN 837-3/5) См. таблицу заказа Область применения Статическая нагрузка: Полное значение шкалы Динамическая нагрузка: 0.9 x полное значение шкалы Безопасность при избыточном давлении Значение полной шкалы Температурные характеристики Погрешность индикации при отклонении температуры измерительной системы от нормальной температуры 20 °C: при повышении температуры ок. ± 0,6 %/10 K при понижении температуры прибл. ± 0,6 %/10 K от полного значения шкалы Стандартное исполнение Измерительный элемент (смачиваемая часть) Капсульный элемент, сплав CuBe Коррекция нуля Спереди Уплотнение (смачиваемая часть) NBR (пербунан) Опции Задний фланец крепление на 3 отверстия, рамка для монтажа на панель Шланговые соединения Специальные шкалы Другие технологические соединения
