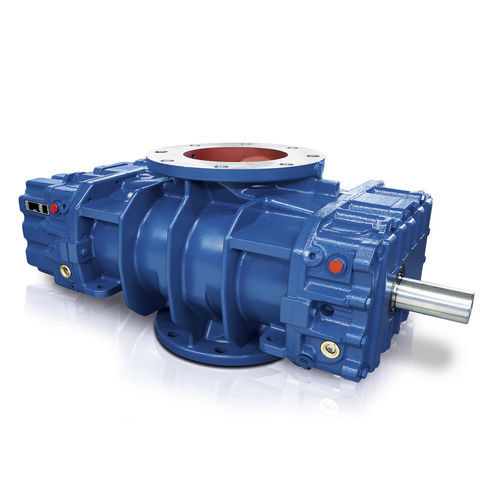

Выдуватель воздуха GM

с 3 лопастямиодноуровневыйс положительным давлением

ДЛЯ БЕЗМАСЛЯНОЙ ТРАНСПОРТИРОВКИ И СЖАТИЯ ВОЗДУХА И ГАЗОВ Надежная 3-лопастная ступень воздуходувки для машиностроения. Подходит для широкого спектра применений. Стандартно поставляется в 22 типоразмерах (от GM 3 S до GM 1080 L). ДИЗАЙН Воздуходувка с 3-лопастными роторами и двумя литыми каналами предварительного всасывания в цилиндрической части со стороны нагнетания для минимизации шума за счет снижения пульсаций. Корпус ребристый, с воздушным охлаждением. Цилиндр воздуходувки неразделенный до GM 400 L. Начиная с GM 430 S цилиндры горизонтально разделены. До GM 80 L опоры нагнетателя крепятся болтами, при больших размерах - литые. Подача смазочного масла осуществляется разбрызгиванием. МАТЕРИАЛЫ Корпусные детали (цилиндр, боковые пластины, корпус редуктора и крышка корпуса) изготовлены из GG-20. Валы из C 45 N и роторы из C 45 N (GM 3 S до GM 80 L) Валы и роторы выкованы за одно целое. На типоразмерах GM 90 S и GM 130 L поршни и валы отливаются из одной детали EN-GJS-500-7 (GGG50). Роторы изготовлены из EN-GJS-400-15 (GGG40). цилиндрические шестерни ГРМ (GM 150 S до GM 1080 L) изготовлены из сплава 16 Mn Cr 5E. Если у Вас есть вопросы по другим материалам, пожалуйста, свяжитесь с нами. УПЛОТНЕНИЯ ВАЛА Уплотнение транспортирующей камеры 4 лабиринтными уплотнениями с поршневыми кольцами и маслоотражателями на каждом конце вала. По запросу возможно изготовление 4 лабиринтных уплотнений с радиальными кольцами и поршневыми кольцами. Уплотнение ведущего вала - радиальным уплотнительным кольцом. В случае газонепроницаемого исполнения приводного вала используются 2 радиальных уплотнительных кольца с промежуточным жироуловителем.
