Поршневый компрессор Silent HE

гелиевыйэлектрическийстационарный

Обзор
Silent HE входит в HELIUM LINE — четырехступенчатый высоконапорный компрессор для компрессии гелия большой производительности и надежного получения дыхательного воздуха при низком акустическом воздействии. Поставляется в шумопоглощающем кабинном шасси для объектов с требованиями к низкому уровню шума.

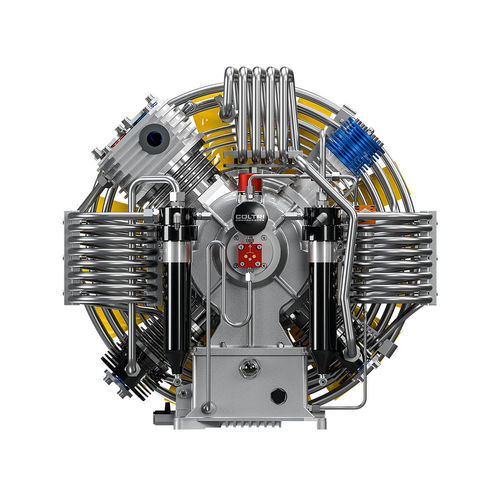

Насосный агрегат (4 ступени)

• Алюминиевый моноблок высоконапорного насосного агрегата
• Принудительная смазка с помощью шестерёнчатого насоса низкого давления
• Всасывающий фильтр: 10 µm
• Трубопроводы, фитинги и гайки из нержавеющей стали AISI 316 для критической цепи
• Промежуточные сепараторы конденсата после 2-й и 3-й ступеней
• Датчик минимального давления смазочного масла
• Предохранительные клапаны после каждой ступени сжатия
• Специальные чугунные цилиндры с шлифовкой низкой шероховатости
• Коромысла (шатун) из кованого алюминия
• Кривошипно-шатунный механизм из ковкого стали
• Высокопроизводительные клапаны на 1-й, 2-й и 3-й ступенях
• Роликовые подшипники повышенной прочности
• Закалённая третья ступень со шестью специальными чугунными лентами
• Толковые опоры на 2-й и 3-й ступенях для устранения боковых усилий на поршни
• Фильтрационная система Hyperfilter

Электродвигатель
Трехфазный электродвигатель, передающий вращение на насосный агрегат через ремень. Доступные мощности: 7,5–11 кВт.

Система очистки Hyperfilter
Hyperfilter установлен после последнего сепаратора компрессора и перед клапаном поддержания давления. Система из двух последовательно соединенных картриджей: первый — молекулярное сито для удаления влаги, второй — комбинированный картридж (молекулярное сито + активированный уголь) для удаления паров масла и загрязнений. При использовании оригинальных картриджей обеспечивает подготовку дыхательного воздуха в соответствии с DIN EN 12021. Производительность фильтрации (входной воздух 20°C, 200 bar): 3 050 м³.

Электрический шкаф

• Включатель ON/OFF с моторным предохранителем
• Цифровой электронный прессостат, останавливающий компрессор при достижении конечного давления
• Слив всех сепараторов между ступенями и конечного сепаратора в работе
• Таймер для автоматического устройства слива конденсата
• Интегрированный запуск на холостом ходу (автоматический разряд при каждом отключении)
• Емкость для конденсата: 5 л (со глушителем); полезный объем ≈ 3 л для экологичной утилизации
• Манометры между ступенями для отображения рабочего давления по каждой ступени (позволяют проверить герметичность клапанов и диагностировать неисправности)

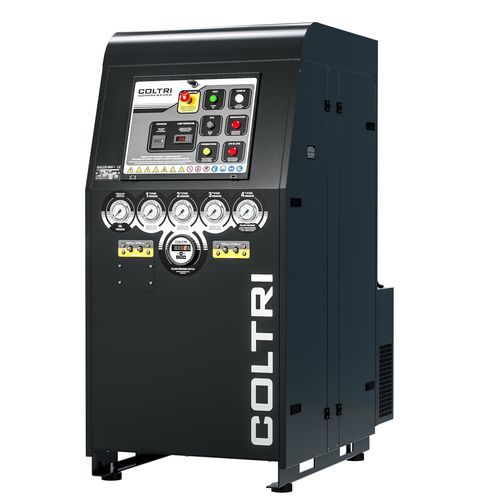

Рама и кабина
Шумопоглощающее кабинное шасси с вертикальным расположением, рассчитанное для помещений с низким уровнем шума. Наружный контроль уровня и слив масла. Панель управления с межступенчатыми манометрами, манометром давления масла, индикатором внутренней температуры, сигнализацией присутствия/неправильной последовательности фаз, сигнализацией низкого уровня масла, элементами для остановки и ручного слива конденсата. Конструкция из стали с порошковым покрытием стойким к царапинам, цвет RAL 9005 черный.

Система очистки (детали)
Hyperfilter состоит из двух картриджей в последовательной схеме: сначала молекулярное сито для удаления влаги, затем комбинированный картридж (молекулярное сито + активированный уголь) для удаления паров масла и загрязнений. Сепаратор между 2-й и 3-й ступенями повышает извлечение влаги. Конфигурация обеспечивает широкий диапазон фильтрации для высокопроизводительных применений по подготовке дыхательного воздуха.

Стандартное оборудование

• Контрольные манометры между ступенями
• Двойная система Hyperfilter с PED-сертификацией
• Мониторинг температуры внутри кабины с автоматическим отключением
• Автоматическое управление направлением вращения
• Электронный прессостат с автоматическим отключением
• Контроль уровня масла с автоматическим отключением
• Масляный насос
• Автоматический слив конденсата с системой подачи в емкость
• Цвет рамы: черный RAL 9005

Технические характеристики

• Насосный агрегат: 4 ступени, моноблок алюминиевый
• Варианты двигателя: 7,5–11 кВт (трехфазный)
• Всасывающий фильтр: 10 µm
• Материалы: трубы/фитинги/гайки AISI 316 для критического контура
• Емкость сбора конденсата: 5 л (≈3 л полезно) с глушителем
• Производительность Hyperfilter: 3 050 м³ (вход 20°C, 200 bar)
• Безопасность: предохранительные клапаны после каждой ступени; межступенчатые манометры для диагностики
• Кабина: шумопоглощающее вертикальное шасси, сталь с покрытием RAL 9005
• Смазка: принудительная смазка через шестерёнчатый насос низкого давления; датчик минимального давления масла
• Разделение: промежуточные сепараторы после 2-й и 3-й ступеней
• Конструктивные особенности: специальные чугунные цилиндры, кованые шатуны, кованный стальной коленвал, закалённая 3-я ступень с 6 чугунными лентами, опоры усилия на 2-й и 3-й ступенях
