Компрессорная установка для газов Smart HE

поршневаябесшумнаявысокое давление

Обзор
Smart HE — компактный компрессор из гелиевой линейки, предназначенный для высоконапорной компрессии гелия и применения в системах дыхательного/технического газа. Он сочетает 3‑ступенчатый насосный агрегат высокого давления, систему очистки Maxifilter и шумоизолированный каркас в исполнении «кабина» для удобства обслуживания и транспортировки.

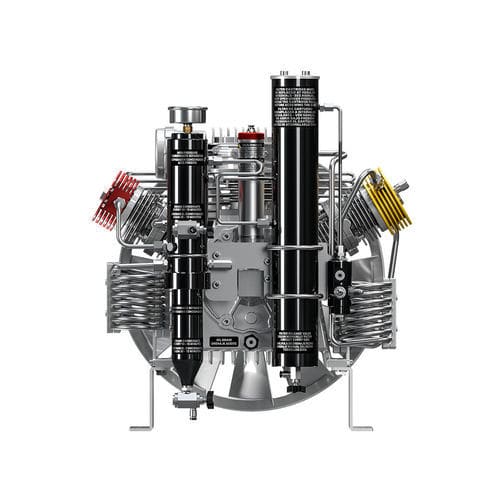

3‑ступенчатый насосный агрегат высокого давления

• Алюминиевый моноблок
• Распылительная смазка с погружённым шпинделем
• Фильтр всасывания: 10 µm
• Трубопроводы, фитинги и гайки из нержавеющей стали AISI 316
• Промежуточный сепаратор конденсата после второй ступени
• Конечные сепараторы конденсата высокого давления
• Предохранительные клапаны после каждой ступени компрессии
• Цилиндры из алюминиевого литья с никосилевым покрытием
• Кованые алюминиевые шатуны
• Кованый стальной коленвал
• Клапаны второй и третьей ступеней из нержавеющей стали
• Прочные роликовые подшипники
• Третья ступень: закалённая сталь, 6 сегментов
• Вторая и третья ступени с опорными накладками для устранения боковых сил на поршни
• Фильтрационная система: Maxifilter

Электродвигатель
Доступен однофазный или трёхфазный электродвигатель мощностью от 4 до 5,5 кВт; двигатель передаёт вращение на насосный агрегат через ременную передачу.

Система очистки - Maxifilter
Maxifilter использует комбинированный картридж молекулярного сита и активированного угля для удаления влаги, паров масла и иных загрязнений. Устанавливается после сепараторов 2-й и 3-й ступеней и перед клапаном поддержания давления, обеспечивая первичную преграду против влаги. Производительность фильтра: 8 600 м³. Система спроектирована для обеспечения качества сжатого газа, необходимого в подводных, промышленных и аварийно-дыхательных приложениях.

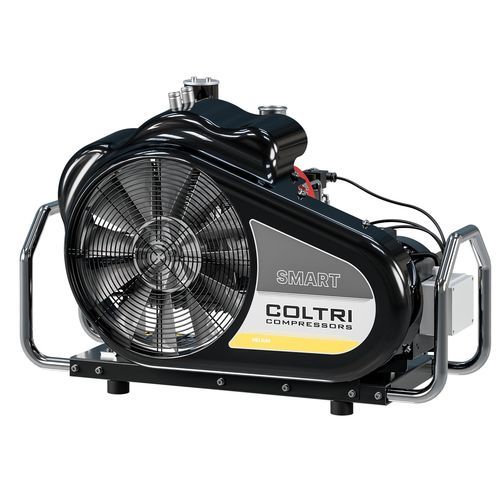

Каркас
Шумоизолированный каркас в исполнении «кабина», разработан для облегчения технического обслуживания. Изготовлен из стали с царапиноустойчивым порошковым покрытием, цвет RAL 9005 (чёрный). Каркас оснащён ручками для переноски.

Стандартная комплектация

• Фильтрационная система Maxifilter
• Ручки для переноски
• Цвет каркаса: RAL 9005 чёрный

Caractéristiques / spécifications techniques

• Линейка продукта: Helium line
• Торговое наименование / модель: Smart HE
• Насосный агрегат: 3‑ступенчатый высоконапорный насосный агрегат
• Смазка: распылительная (шпиндель в масле)
• Фильтр всасывания: 10 µm
• Материалы: трубопроводы/фитинги/гайки AISI 316; цилиндры из алюминиевого литья с никосилевым покрытием; кованые алюминиевые шатуны; кованный стальной коленвал; клапаны 2-й и 3-й ступеней из нержавеющей стали
• Отделение конденсата: промежуточный сепаратор после 2‑й ступени и конечные высоконапорные сепараторы
• Безопасность: предохранительные клапаны после каждой ступени
• Подшипники: прочные роликовые подшипники
• Третья ступень: закалённая сталь, 6 сегментов; опорные накладки во 2‑й и 3‑й ступенях
• Фильтрация: Maxifilter (молекулярное сито + активированный уголь), ёмкость 8 600 м³
• Двигатель: однофазный или трёхфазный, 4–5,5 кВт
• Каркас: шумоизолированная кабина, сталь, порошковое покрытие RAL 9005, ручки для переноски
• Стандартная комплектация: Maxifilter, ручки, чёрный каркас RAL 9005
