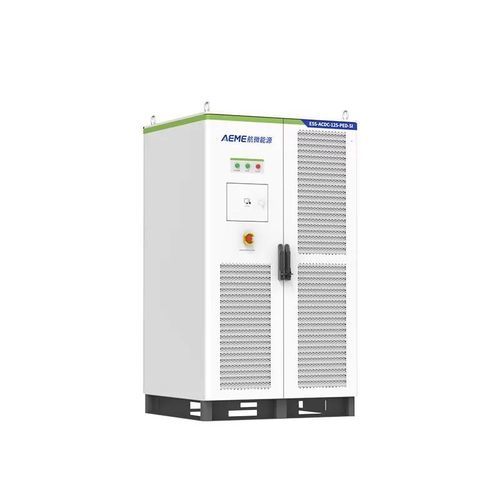

Компактная система хранения энергии ESS-ACDC-125-PED-SI

вне сетитрехфазоваяс охлаждаением воздухом

Обзор продукта
ESS-ACDC-125-PED-SI — интегрированная система преобразования PV–аккумулятор–дизель, объединяющая функции фотопреобразователя, преобразователя для накопителя и опциональный интерфейс дизель-генератора. Предназначена для промышленных микросетей и критически важных нагрузок; поддерживает приоритет потребления PV, снижение пиков, заполнение провалов, гибридное питание из нескольких источников и быстрое переключение между сетью и автономным режимом для обеспечения бесперебойного питания.

Ключевые характеристики

• Гибкая установка: интегрированный шкаф для компактной установки вплотную друг к другу.
• Цифровое управление: встроенное интеллектуальное управление и мониторинг с сенсорным экраном и интерфейсами связи для сопровождения в течение всего жизненного цикла.
• Масштабируемое параллельное подключение: до 4 единиц в автономном режиме и до 8 единиц в сетевом режиме для модульного расширения.
• Высокая эффективность преобразования: компактные габариты и высокий КПД PCS для максимизации энергетической отдачи системы.
• Опциональные интерфейсы: подключение дизель-генератора, входы PV MPPT (1 или 4 канала) и поддержка STS.

Технические характеристики

• Модель: ESS-ACDC-125-PED-SI
• Кажущаяся мощность: 110 kVA
• Номинальная мощность: 100 kW
• Номинальное переменное напряжение: 400 V
• Диапазон AC напряжения (сеть): 360 V - 440 V; автономный режим: 400 V ±5%
• Номинальная частота: 50/60 Hz
• Гармонический ток (AC): <3% (THDi) / THDu ≤5%
• Коэффициент мощности: 0.9 before - 0.9 after
• Формат переменного тока: 3W+N+PE
• Выходной ток (автономный): 152 A
• Перегрузочная способность: 110% 10 мин / 120% 1 мин
• DC вход (аккумулятор): диапазон напряжения 680 V - 900 V; номинальный ток 150 A
• Фотовольтаика (опция): макс. напряжение холостого хода 950 VDC; диапазон MPPT 200 V - 900 VDC; каналы MPPT 1 или 4; варианты мощности PV 60 / 120 / 240 kW
• Подключение дизель-генератора (опция): AC вход 260 Vac - 530 Vac (3L+PE); частота 45 Hz - 65 Hz; коэффициент мощности входа ≥0,99; КПД при полной нагрузке >95%; входной THD <5%; варианты мощности 40 kW / 80 kW
• STS (опция): номинальная мощность 200 kW; AC напряжение 400 V/230 V (-20%~15%); частота 50/60 Hz (±5 Hz); макс. AC мощность 220 kVA; макс. ток 330 A
• Уровень шума: ≤75 dB(A)@1m
• Рабочая температура: -20°C до +45°C
• Охлаждение: интеллектуальное воздушное охлаждение
• Относительная влажность: до 95% (без конденсации)
• Высота над уровнем моря: снижение мощности выше 2 000 м
• Время переключения онлайн/оффлайн: <10 ms (STS)
• Дисплей / Связь: сенсорный экран, RS485 / LAN; резерв DO/DI

Применение и интеграция

• Промышленные микросети, удаленные промышленные площадки и островные системы.
• Резервное питание для критических объектов, телеком-сайтов и строительных лагерей.
• Ядро гибридных возобновляемых установок, объединяющих PV, аккумуляторы и дизель-генераторы с централизованным цифровым управлением.
• Услуги по интеграции: оценка площадки, проектирование параллельного масштабирования и ввод в эксплуатацию дизеля/PV.
