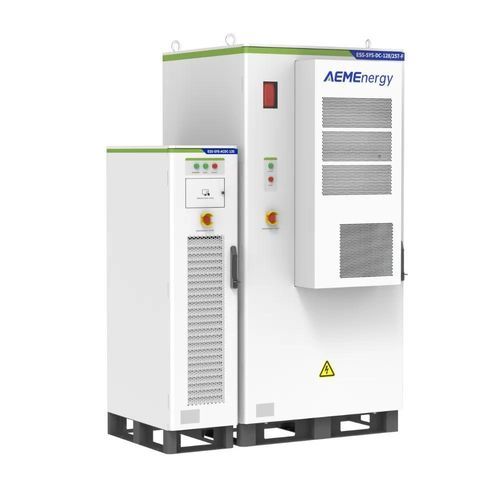

Литий-железо-фосфатная система хранения энергии SyncPower C&I BESS+PCS

компактнаявне сетис охлаждаением воздухом

Описание
Разработанная по модульной архитектуре для соответствия требованиям международного рынка, система C&I BESS интегрирует аккумуляторные шкафы LiFePO4 с высокоэффективной системой преобразования мощности (PCS). Аккумуляторные шкафы ESS-SYS используют высокоемкие элементы, продвинутую систему управления батареей (BMS), интеллектуальное тепловое управление и многоуровневую систему защиты, обеспечивая эффективное и надежное накопление энергии для коммерческих, промышленных и возобновляемых применений. PCS поддерживает параллельную работу нескольких блоков и может подключаться к нескольким шкафам для масштабируемых конфигураций.

Ключевые особенности

• Гибкая установка: интегрированная компоновка заряд/разряд для установки шкафов вплотную.
• Современная защита: интеллектуальная логика защиты и блокировки безопасности для более безопасной эксплуатации.
• Безопасная химия: элементы LiFePO4 с устойчивыми тепловыми характеристиками.
• Компактные габариты: высокая удельная энергия на шкаф для минимизации занимаемой площади.

Технические характеристики аккумуляторного шкафа (несколько моделей)
Product Model : ESS-SYS-DC-128/257-F | ESS-SYS-DC-64/129-F | ESS-SYS-DC-56/113-F | ESS-SYS-DC-48/96-F | ESS-SYS-DC-40/80-F
Battery type : LiFePO4
Cycle life : ≥ 6000 cycles (100% DOD charge/discharge, 25 ± 2 °C, EOL 80%)
C/D-rate : 0.5C/P@25℃
Глубина разряда : 90% DOD
Номин. энергия : 257.228 kWh (0.5P,25±2℃) | 129 kWh (0.5P,25±2℃) | 113 kWh (0.5P,25±2℃) | 96 kWh (0.5P,25±2℃) | 80 kWh (0.5P,25±2℃)
Номин. напряжение : 819.2 V | 409.6 V | 358.4 V | 307.2 V | 256 V
Диапазон напряжения : 716.8-908.8 V | 358.4-454.4 V | 313.6-397.6 V | 268.8-340.8 V | 224-284 V
Тип элемента : LFP 3.2 V / 314 Ah
Режим подключения батарей : 1P256S | 1P128S | 1P112S | 1P96S | 1P80S
Режим подключения PACK : 1P16S
Точность оценки SOE : <5%
Макс. разница темп. на клеммах : 3.5 ℃
КПД (round-trip) : 95%
Шум : <75 dB
Класс защиты : IP55
Температура эксплуатации : -20 ℃ до +55 ℃
Влажность эксплуатации : 0–95% (без конденсации)
Высота над уровнем моря : 4000 m (снижение мощности выше 2000 m)
Пожарозащита : система на основе аэрозоля
Система температурного контроля : интеллектуальное воздушное охлаждение
Габариты : 1150 × 1100 × 2400 mm
Вес : 2414 kg | 1522 kg | 1408 kg | 1294 kg | 1220 kg
Класс антикоррозионной защиты : C3
Конструкция безопасности : взрывозащищенная конструкция и устройство сброса давления
Интерфейс связи : RS485, CAN, Ethernet
Протоколы связи : CAN, Modbus RTU, Modbus TCP

Система преобразования мощности (пример модели)
Product Model : ESS-SYS-ACDC-135
Номинальная мощность (kW) : 135
Номинальное напряжение (V) : AC 400 V
Номинальный ток (A) : 195
Номинальная частота (Hz) : 50 / 60 (±0.2)
THDi : < 3%
Коэффициент мощности : 1.0 lead ~ 1.0 lag
AC конфигурация : 3W + N + PE
Диапазон DC напряжения (Vdc) : 716.8 – 908.8
DC номинальный ток (A) : 176
Уровень шума (dB) : ≤ 75
Температура эксплуатации : –20 ℃ до +45 ℃
Метод охлаждения : интеллектуальное воздушное охлаждение
Относительная влажность : 95% (без конденсации)
Макс. высота : 4000 m (снижение мощности выше 2000 m)
Габариты (W × H × D) : 450 × 900 × 1800 mm
Время переключения сеть/вне сети (ms) : < 10 (STS)
Дисплей : сенсорный экран
Интерфейсы связи : RS485 / LAN
Резервируемые I/O : DO / DI

Технические характеристики

• Химия батареи: LiFePO4
• Ресурс в циклах: ≥ 6000 cycles (100% DOD, 25 ± 2 °C, EOL 80%)
• C/D-rate: 0.5C
• Глубина разряда: 90% DOD
• КПД round-trip: 95%
• Класс защиты: IP55
• Диапазон температур эксплуатации (шкaф аккумулятора): -20 ℃ до +55 ℃
• Диапазон температур эксплуатации (PCS): -20 ℃ до +45 ℃
• Охлаждение: интеллектуальное воздушное охлаждение
• Шум: <75 dB
• Связь: RS485, CAN, Ethernet; протоколы: CAN, Modbus RTU, Modbus TCP
• Макс. высота: 4000 m (снижение мощности выше 2000 m)
• Габариты (шкaф аккумулятора): 1150 × 1100 × 2400 mm
• Примерные веса шкафов: от 1220 kg до 2414 kg в зависимости от модели
• Безопасность: взрывозащищенная и давлениеосвобождающая конструкция; пожаротушение аэрозолем
• Пример PCS: ESS-SYS-ACDC-135 — 135 kW, AC 400 V, DC диапазон 716.8–908.8 Vdc, сенсорный экран
